阻尼布抛光垫/碳化硅精抛垫/Politex抛光垫FUJIBO抛光垫替代
产品名称：碳化硅精抛垫/阻尼布抛光垫/绒面抛光垫
产品厚度：0.6mm-3mm（可定制）
产品直径：φ300-φ1300mm（可定制）
产品特点：Politex抛光垫FUJIBO抛光垫替代
- SiC碳化硅衬底研磨抛光产品
- 吉致电子·碳化硅研磨抛光·半导体晶圆抛光
产品名称：碳化硅研磨液/碳化硅抛光液/碳化硅SIC研磨垫/Sic精抛垫
产品特点：Politex抛光垫FUJIBO抛光垫国产替代
- 复合型抛光垫
- 产品特点： 1、效率高，较之同类产品不仅切削力快，仅需10分钟即可粗抛到位，无残留刀痕。其表面非常光滑、整齐。 2、使用寿命长，一般抛光垫在可以抛光1000个产品左右，我司的抛光皮能达到1500批次。 3、弹性好，力道柔和等特点。

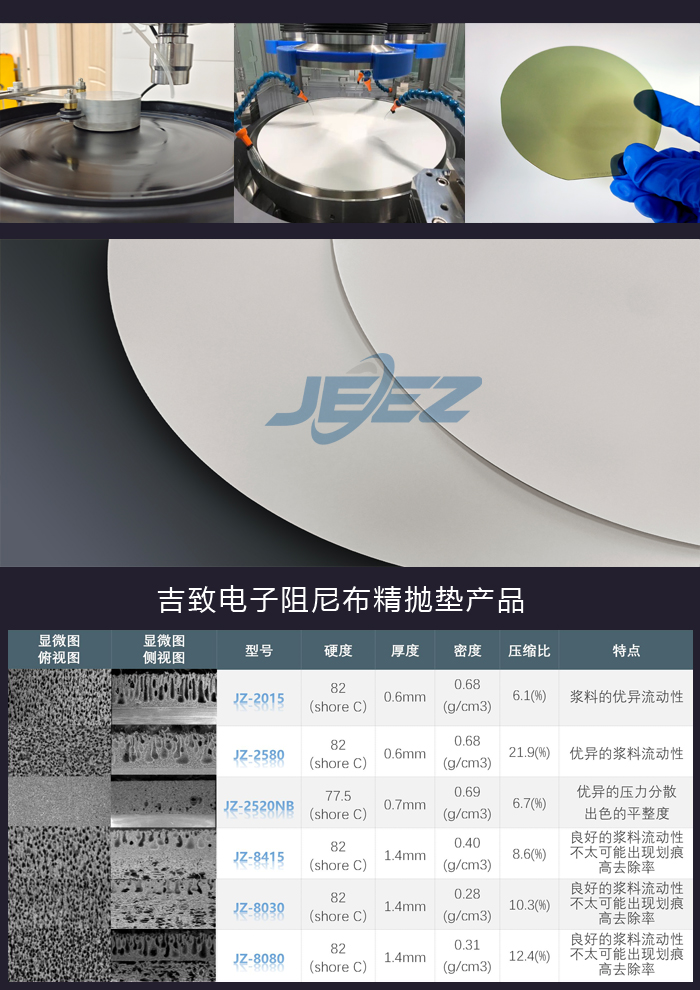

阻尼布精抛垫·参数吉致电子，CMP抛光材料 可定制·速率高·效果好·专利配方CUSTOMIZABLE, HIGH SPEED, GOOD EFFECT AND PATENTED FORMULA
产品分类：吉致电子·抛光垫

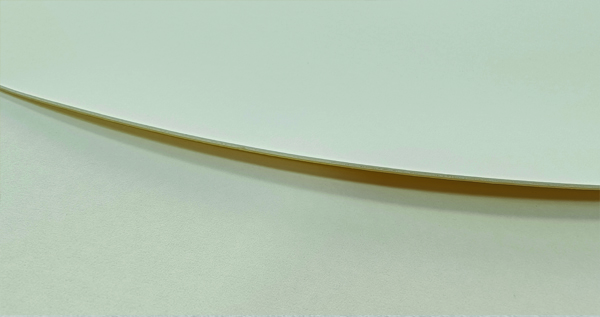

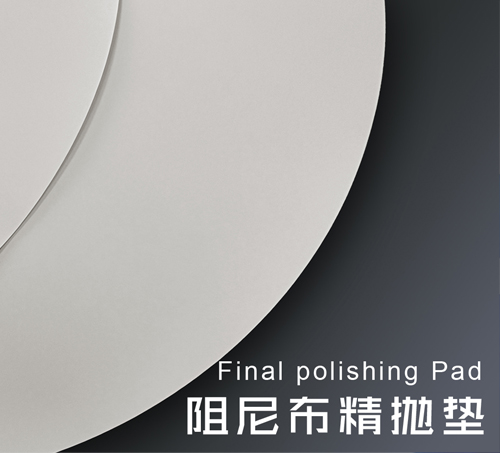

产品名称：阻尼布抛光垫/碳化硅SIC精抛垫/Politex抛光垫FUJIBO抛光垫替代
产品厚度：1.2-3mm（可定制）
产品直径：φ300-φ1300mm（可定制）
吉致电子抛光垫满足低、中及高硬度材料抛光需求，针对碳化硅SIC抛光的4道工艺制程搭配不同型号抛光垫（粗磨垫/精磨垫/粗抛垫/精抛垫）具有高移除率、高平坦性、低缺陷和高性价比等优势。
产品工艺及用途：柔软表面与特殊微孔洞结构，适用于碳化硅SIC衬底、各类晶圆、IC制造等CMP工艺高精细、高平坦化的制程。具有缓冲与晶背保护的效果。

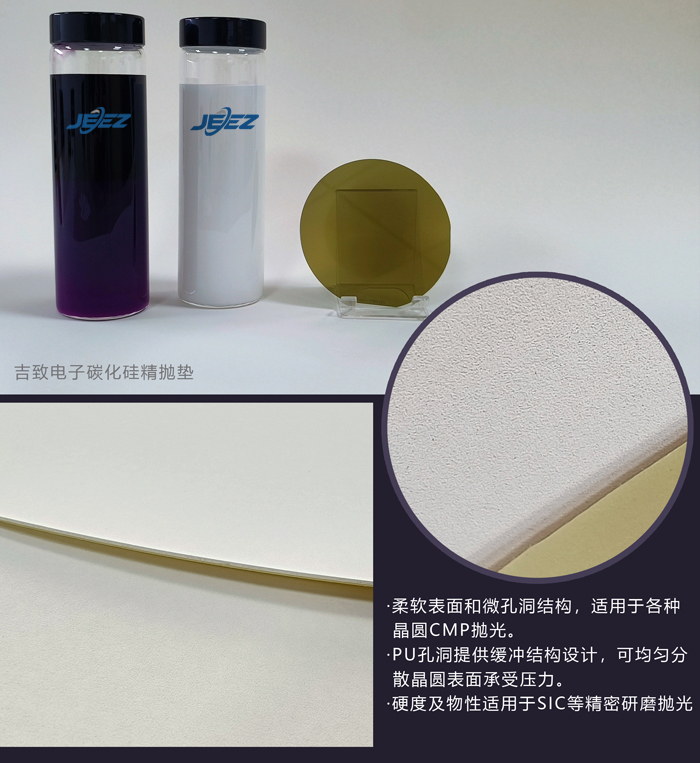

碳化硅精抛垫·特点
吉致电碳化硅精抛垫的特点

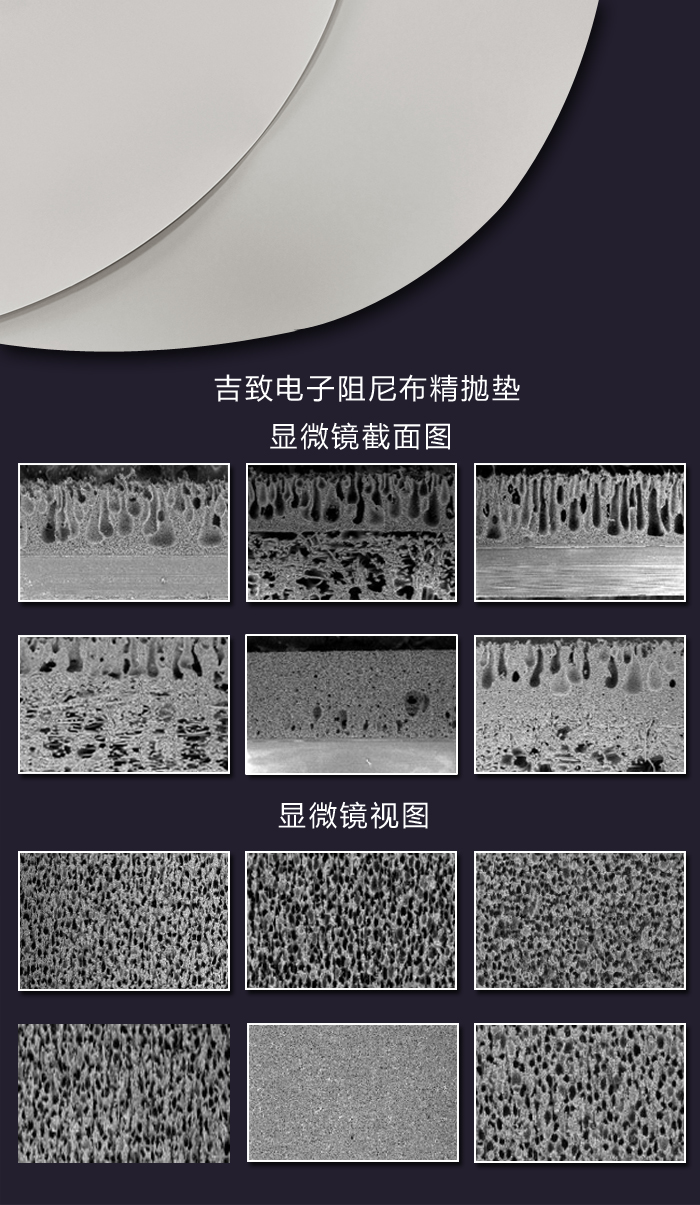

由PU发泡微孔隙结构及底层特殊基材所组合而成的复合材料。
PU孔洞设计可与不同基材形成独特的缓冲结构设计，均匀分散工件表面压力。
特殊纤维材质，耐用、耐磨、耐酸碱，价比高。

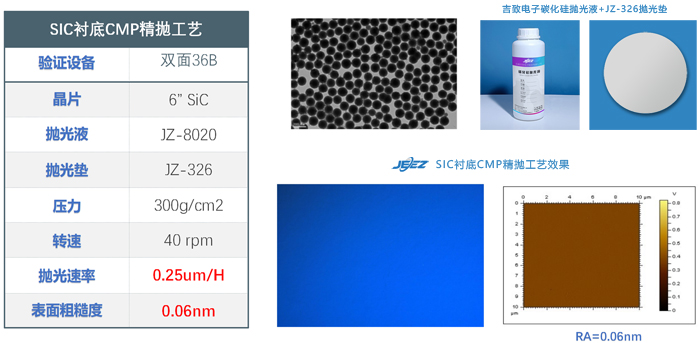

吉致电子SIC衬底CMP精抛工艺效果：
SIC碳化硅精抛工艺在实际应用中使用吉致电子碳化硅抛光液（JZ-8020）与 JZ-326精抛垫抛磨后，碳化硅表面RA值=0.06nm
想了解更多碳化硅CMP抛光工艺参数与方案，欢迎来电咨询
碳化硅抛光垫辅料参数：
抛光垫背胶：
吉致电子每种抛光垫都可以根据客户要求提供背胶需求（3M/国产），使用时粘结牢固，且使用后易于从盘面剥离。
背胶用途：
液晶玻璃基板的研磨布，研磨垫的固定。
晶圆，硬盘基板等研磨布的固定。
CMP垫的固定。
Rubbing Cloth固定等。
高弹缓冲垫及吸附垫：
可以根据客户需求提供缓冲垫和吸附垫。缓冲垫是灵活应用高分子工业技术所研发出的高发泡硅胶泡棉。由于它具有普通泡棉所不具有的耐热性、耐寒性、低燃烧性等特点，可适用于贴合抛光阻尼布加工制成不同厚度的抛光垫，从而使抛光效果更佳更容易保护抛光工件。
吉致电子碳化硅抛光垫价格实惠：
吉致电子抛光垫生产引进国外技术，可以媲美进口抛光垫PAD/阻尼布抛光垫产品（Politex/Fujiba/SUBA/环球等国产替代）品质稳定。
选择吉致电子抛光垫产品，价格美丽，比进口抛光垫/精抛垫便宜，交货期稳定，性价比更高！
吉致电子研发团队--15年经验CMP抛光液配方工程师，为您攻克抛光难题！
