随着半导体技术节点的不断演进，化学机械拋光（CMP）工艺已成为集成电路制造中不可或缺的关键制程环节，其精度与稳定性直接影响芯片的集成度、性能表现与整体良率。作为CMP工艺的核心耗材，CMP抛光液不仅需要满足硅（Si）、砷化镓（GaAs）等传统半导体材料的加工要求，更要在第三代宽禁带半导体材料的高精度抛光中展现出关键作用与持续增长的应用潜力。

聚焦关键应用：CMP抛光液突破第三代半导体平坦化技术瓶颈

以碳化硅（SiC）、氮化镓（GaN）、氧化锌（ZnO）、金刚石及氮化铝（AlN）等为代表的第三代半导体材料，具备宽禁带、高击穿场强、高热导率及优异的抗辐射能力，成为5G通信、新能源汽车、快速充电及高效能源管理等高端应用领域的核心材料。然而，该类材料具有极高的硬度与化学惰性，对其表面进行精密抛光提出了严峻挑战。

吉致电子依托自主研发的CMP抛光液技术，通过精密调控纳米磨料的机械去除与氧化剂、催化剂等化学组分的协同作用，实现了“化学活化—机械去除”的高效平坦化过程。该技术能够有效降低晶圆表面粗糙度、减少亚表面损伤，成功突破第三代半导体材料在抛光效率与表面质量方面的技术瓶颈，为高性能半导体器件的规模化量产提供关键材料支撑。

核心技术机理：化学－机械协同实现纳米级精密抛光

CMP工艺的本质在于化学作用与机械研磨的动态平衡。在可控的压力与转速条件下，抛光液中的化学组分首先与晶圆表层材料发生反应，形成易于去除的软化层；同时，均匀分散的纳米磨料通过机械作用精准去除该反应层，从而实现材料的高效、低损伤平坦化。此协同机制不仅显著提升芯片制造良率，也为更先进制程节点的技术演进提供了工艺基础。

吉致电子全场景抛光解决方案：赋能多材料精密制造

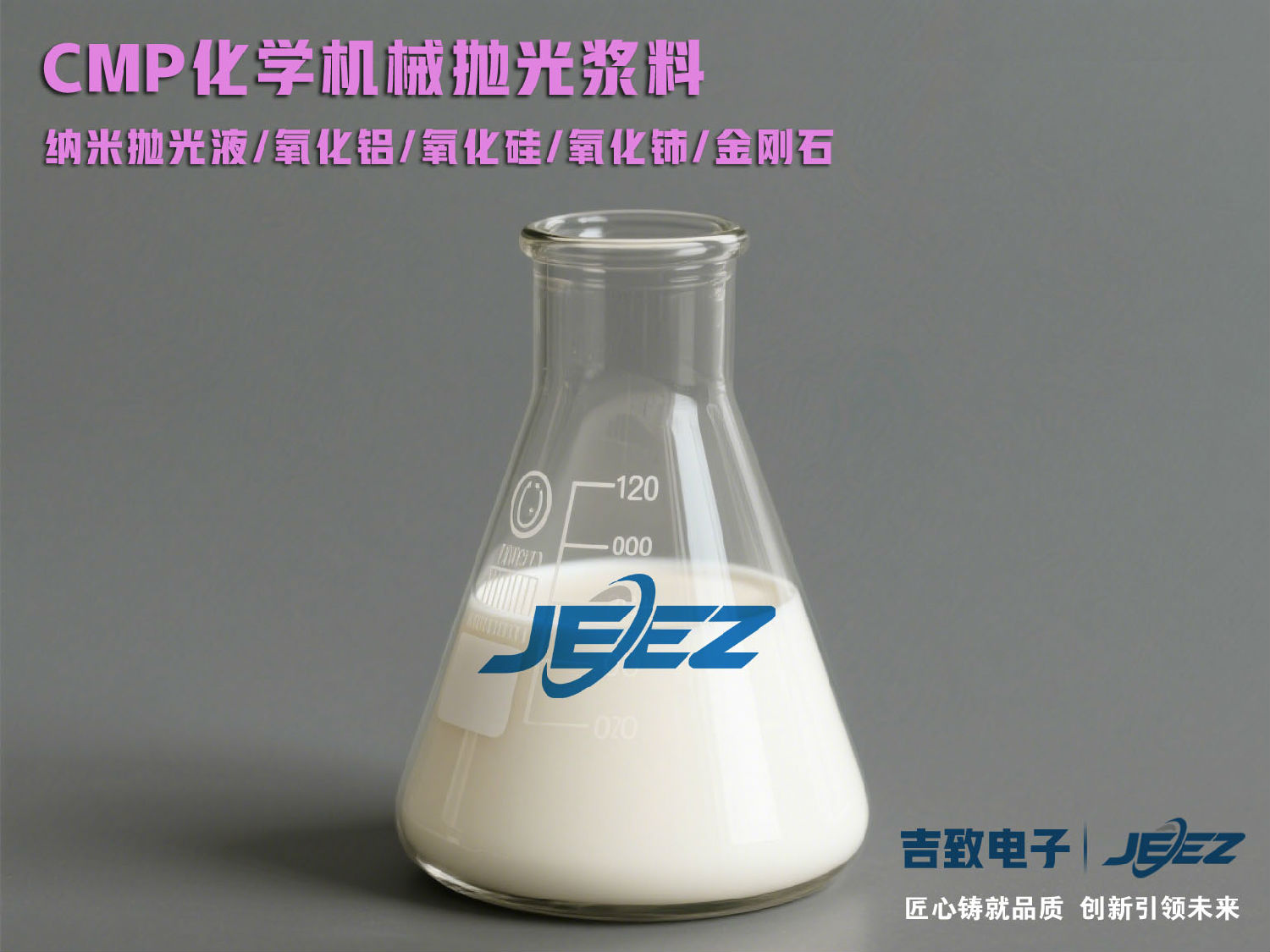

作为CMP抛光液领域的领先供应商，吉致电子凭借持续的技术积累与创新能力，构建了覆盖半导体、光电子、微电子及泛半导体领域的高性能抛光液产品体系，包括但不限于：

- 硅基抛光液：适用于传统硅衬底CMP制程，保障基础芯片稳定制造；

- 蓝宝石抛光液：专为LED及光学器件衬底设计，实现高精度表面加工；

- 砷化镓抛光液：服务于高频通信器件，提升材料表面质量与器件性能；

- 碳化硅抛光液：针对SiC衬底与外延层抛光，助力第三代半导体器件可靠制造；

- 金刚石抛光液：面向超硬材料表面精密加工，适用于高端热学与光学应用；

- 铜抛光液：用于集成电路铜互连工艺，确保电路连接可靠性与电性能；

- 氧化铈研磨液：适用于光学玻璃、陶瓷等非半导体材料的精密抛光；

- 特种抛光液：涵盖陶瓷覆铜板、不锈钢、铝合金等材料的专业化抛光需求，全面支持多行业精密制造。

未来展望：以材料创新驱动半导体产业进阶

随着全球半导体产业向高性能、高集成度方向持续发展，CMP抛光液的市场与技术需求将进一步扩大。吉致电子将持续深耕抛光液核心技术，致力于突破高端材料抛光中的效率与精度瓶颈，为客户提供更高效、更稳定、更环保的抛光解决方案。未来，公司将继续聚焦5G通信、新能源汽车、先进封装等战略领域，以材料创新助力半导体产业的高质量可持续发展。

本文由吉致电子技术团队整理发布，转载请注明出处。
