在LED外延芯片的精密制造链条中，CMP（Chemical Mechanical Polishing，化学机械抛光）已成为实现原子级全局平坦化、保障芯片高性能与高可靠性的核心关键制程。它巧妙融合化学腐蚀的精准软化与机械研磨的高效去除，通过“化学作用 - 机械去除”的循环协同，将晶圆、硅片、衬底等表面打磨至纳米级甚至亚纳米级的极致平整与洁净，为LED芯片从源头品质到最终性能的全链路提升，提供了不可替代的精密支撑。CMP工艺在LED外延芯片制造中的优势如下：

①CMP工艺能优化衬底表面质量：

实现纳米级超光滑表面，降低外延生长缺陷，提升GaN等外延层晶体质量，从源头保障 LED 发光效率。

②CMP抛光可提升制程稳定性与良率：

改善晶圆翘曲与厚度不均问题，保障后续光刻、刻蚀、镀膜等工序精度，减少制程偏移与不良，适配大尺寸晶圆规模化生产。

③CMP化学机械抛光工艺能增强芯片散热与可靠性：

精准减薄晶圆并去除研磨损伤层，降低芯片热阻，提升大功率、倒装 LED 的散热能力，延长器件使用寿命。

④CMP工艺有效提高光取出效率：

消除LED外延片表面微划痕与凹凸缺陷，减少光散射吸收，显著提升芯片亮度与出光均匀性，满足高端显示、车用照明等场景需求。

⑤化学机械平面抛光工艺可适配高阶芯片结构，赋能高新科技迭代：

为倒装、垂直结构及Mini/Micro-LED提供平整键合面，降低接触电阻，提升电极焊接牢固度与器件整体性能。

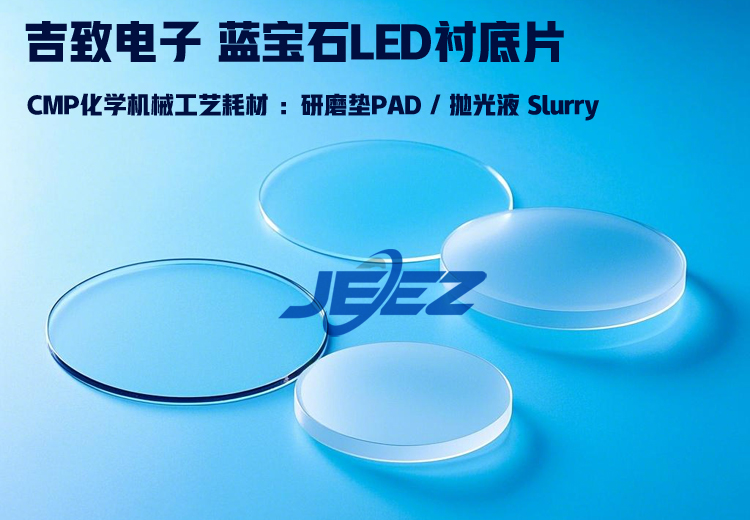

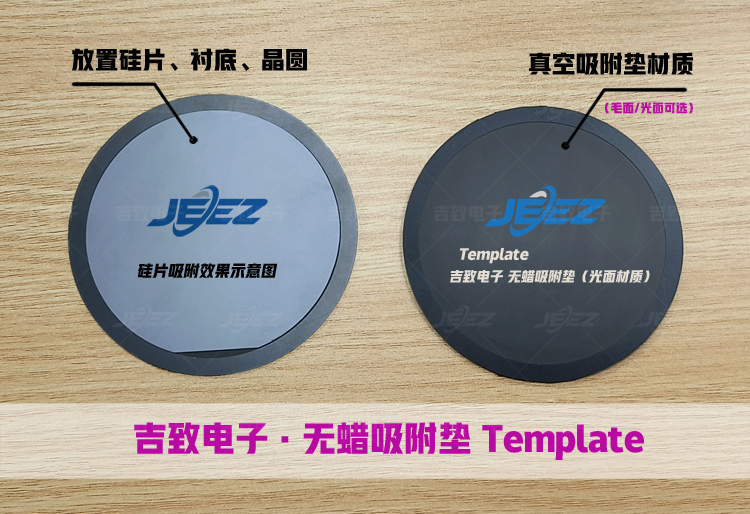

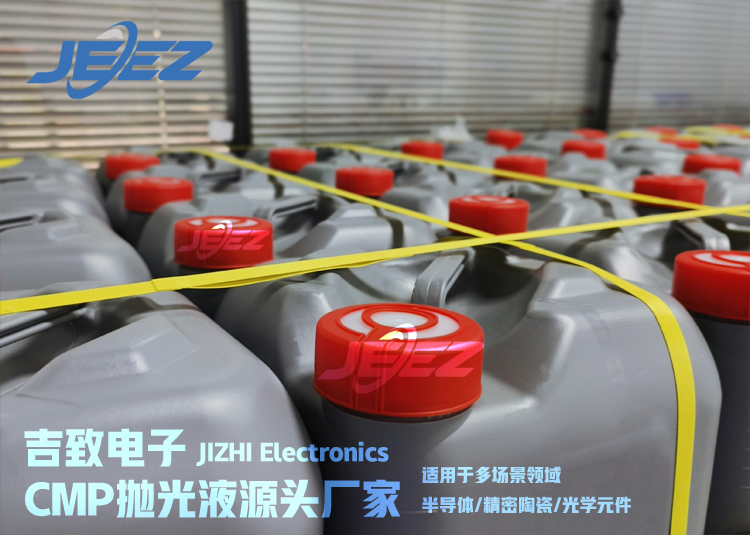

吉致电子作为半导体CMP抛光耗材专用厂家，提供适配LED外延芯片全流程的抛光液Slurry、抛光垫PAD、无蜡吸附垫Template等一站式解决方案。无锡吉致电子科技有限公司CMP耗材产品精准匹配蓝宝石、GaN、SiC等衬底与外延片的CMP工艺需求，以纳米级抛光精度、高化学稳定性与超洁净特性，助力LED外延芯片实现更高良率、更优性能与更强可靠性。
