在LED芯片制备流程中，蓝宝石衬底的表面质量直接决定后续芯片性能与成品良率，而表面平坦加工的核心目标，便是精准去除线切割工艺遗留的线痕、裂纹及残余应力等表面与亚表面损伤层，为LED芯片制备提供符合严苛要求的衬底表面。其中，化学机械研磨（CMP）工艺是实现蓝宝石衬底超精密平坦化的关键技术路径，而双面研磨、单面精磨与CMP工艺的合理搭配，以及适配的研磨抛光耗材选择，更是保障加工质量的核心环节。本文将深入解析相关工艺特性，并分享耗材选择的关键要点。

一、核心加工工艺：双面研磨与单面精磨的技术特性

蓝宝石衬底的平坦化加工是一套循序渐进的精密工艺体系，双面研磨与单面精磨作为前置关键工序，分别承担着不同的加工使命，共同为后续CMP抛光奠定基础。

1.双面研磨：高效修正翘曲度的前置基础工艺

双面研磨通过上、下研磨盘的实时同步加工模式，可对蓝宝石衬底的两个平面同时进行研磨处理。这一工艺的显著优势在于，能最大限度减小两个平面因单侧加工产生的应力应变差异，从而对衬底的表面翘曲度和平整度实现高效修正，为后续加工提供基础形态保障。

需要注意的是，双面研磨的核心价值在于“形态修正”而非“损伤根除”。经该工艺处理后，衬底表面仍会残留厚度约0-25μm的表面及亚表面损伤层。而后续CMP工艺的材料去除厚度通常仅为3-5μm，远无法覆盖双面研磨遗留的损伤层去除需求，因此必须引入过渡工艺衔接。

2.单面精磨（铜盘研磨）：衔接研磨与抛光的关键过渡

单面精磨（又称铜盘研磨）的工艺定位恰好介于双面研磨与CMP抛光之间，其加工精度和材料去除能力可实现“精准过渡”。作为核心过渡工序，单面精磨能对双面研磨后的衬底表面进行深度处理，将残留的表面损伤层厚度大幅降至数微米级别，精准匹配后续CMP工艺的损伤层去除能力要求。

完成单面精磨后，衬底的宏观表面质量已满足CMP前置要求，但微观表面仍存在细微损伤。此时需通过化学机械粗抛光去除铜盘研磨残留的微量损伤层，最终经化学机械精抛光实现超光滑无损伤镜面加工，使衬底表面粗糙度降至亚纳米级，完全契合LED芯片制备的极致要求。

二、耗材选择关键：匹配工艺需求，提升加工效能

无论是双面研磨的基础修正，还是单面精磨的精准过渡，乃至后续的CMP抛光，研磨抛光耗材的适配性直接决定加工效率、表面质量与成品良率。选择契合工艺特性的耗材，可实现“事半功倍”的加工效果，而吉致电子的蓝宝石研磨抛光系列耗材，正是基于不同工艺需求研发的高效解决方案。

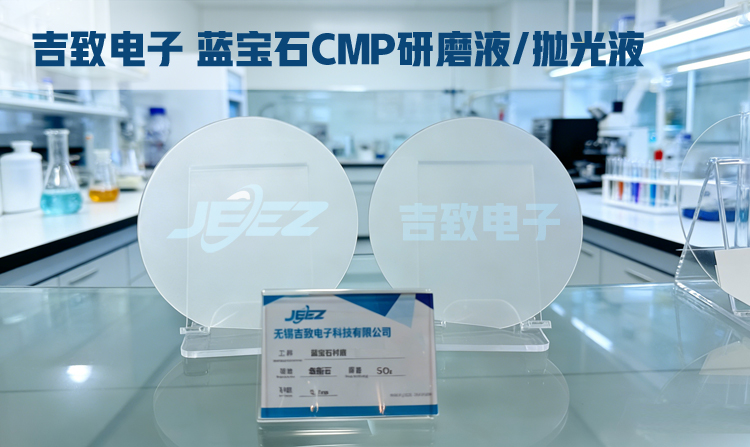

吉致电子针对蓝宝石衬底加工全流程，推出专用蓝宝石粗抛液、精抛液，并搭配不同材质的蓝宝石研磨垫，形成一套完整的耗材解决方案。该方案通过精准匹配双面研磨、单面精磨及CMP抛光各阶段的加工需求，在提升抛磨速率的同时，最大限度保障加工质量，经大量客户实际应用验证，呈现出三大核心优势：

抛磨速率更优：吉致电子蓝宝石抛光液的抛磨速率显著优于同类竞品，有效缩短加工周期，提升生产效率；

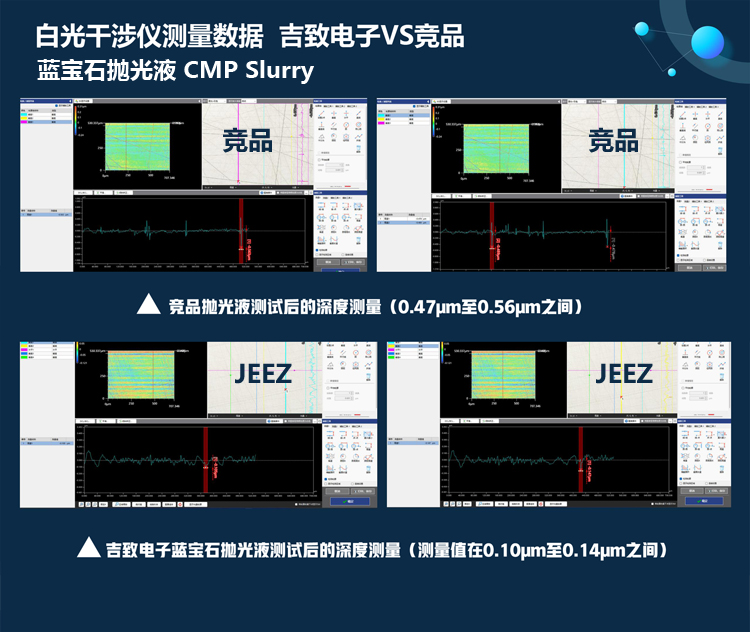

表面质量更精：使用该系列耗材后，蓝宝石衬底表面划伤数量远低于竞品处理效果，微观表面平整度更出色；

粗糙度控制更准：经吉致电子抛光液与研磨垫搭配处理后，衬底表面粗糙度可稳定达到亚纳米级，完全满足LED芯片制备的严苛标准。

从工艺适配到性能优化，吉致电子始终以蓝宝石衬底加工的核心需求为导向，通过专业的研磨抛光耗材解决方案，为客户攻克抛光难题，助力提升LED芯片制备的整体质量与效益。

本文由吉致电子技术团队整理发布，数据仅供参考，转载请注明出处。
