不锈钢平面件CMP抛光液抛光垫选型指南

文章出处：责任编辑：人气：-发表时间：2026-01-14 15:11【大中小】

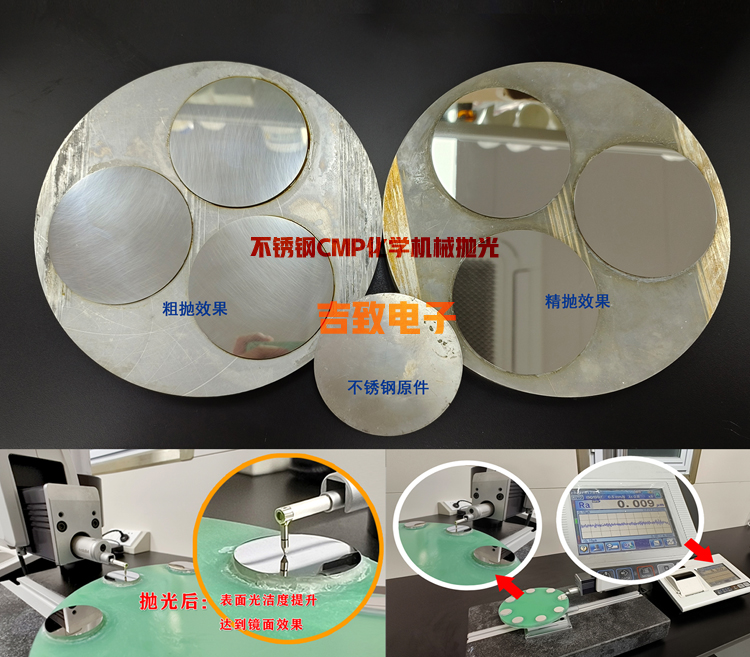

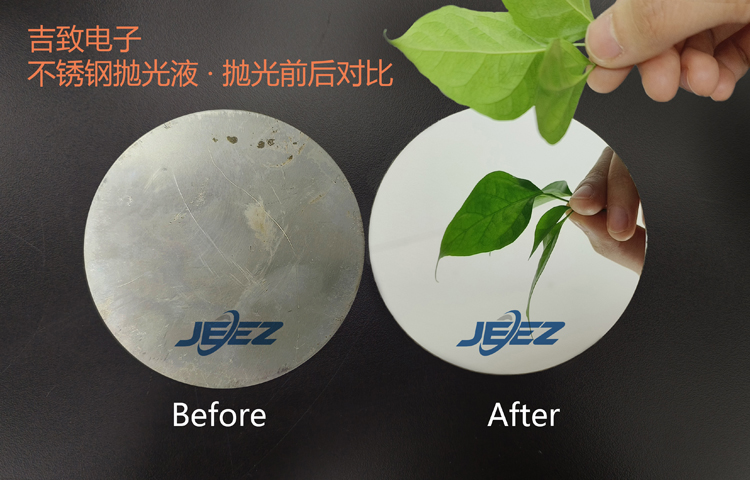

化学机械抛光（CMP）技术凭借“化学作用+机械研磨”的协同优势，成为实现不锈钢表面纳米级平坦化、镜面化的优选工艺。不锈钢平面件CMP抛光需遵循“粗抛去余量→中抛修平整→精抛提镜面”的梯度原则，不同工序的核心目标不同，对应的磨料与抛光垫特性也需精准匹配。吉致电子基于不锈钢材质特性（如304、316、430等）与不同场景的表面要求（Ra值、平整度、洁净度），确保每一道工序都能高效衔接，最终实现理想的表面效果。

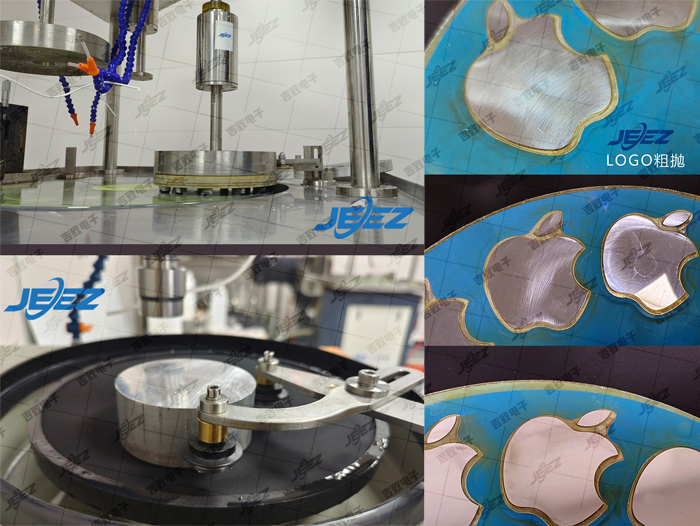

不锈钢logo抛光流程吉致电子CMP抛光液金属抛光液

不锈钢CMP粗抛工艺：高效去除，奠定平整基础

粗抛的核心目标是快速去除不锈钢表面的前道磨痕、氧化层与加工余量（通常去除余量>5μm，初始Ra>0.5μm），需优先选择切削力强、分散稳定性好的磨料与支撑性优异的抛光垫。

推荐抛光液：吉致电子α-氧化铝（α-Al₂O₃）抛光液
吉致电子氧化铝抛光液选用，α-氧化铝磨料，莫氏硬度高达9，具备极强的机械切削能力，可实现>2μm/min的去除速率，快速攻克不锈钢工件表面粗糙问题。
推荐抛光垫：聚氨酯抛光垫（硬垫）

选用70–80 Shore D硬度的聚氨酯抛光垫，抛光垫CMP PAD表面开槽设计。为粗磨提供稳定支撑，保证研磨压力均匀传递，既能快速排屑、散热，又能避免磨料残留导致的二次划伤。

不锈钢CMP中抛工序：精细修整，消除过渡划痕

中抛作为粗抛与精抛的过渡环节，需在保证一定去除率的同时，消除粗抛残留的划痕，将表面粗糙度Ra控制在0.1–0.5μm。

推荐磨料：吉致电子纳米金刚石抛光液
采用0.5–1μm水基分散型纳米金刚石磨料，兼具超硬性与粒径均匀性，机械切削力适中，既能有效修整粗抛表面，又不会产生新的深划痕。
推荐抛光垫：吉致电子无纺布复合垫
选用40–60 Shore D硬度的无纺布+聚合物中间层复合结构，表面设计同心圆纹理，具备良好的弹性与切削均匀性。相较于硬垫，无纺布复合垫能更好地贴合工件表面减少压力集中。

不锈钢CMP精抛工序：镜面成型，实现低损伤高光洁度

精抛的核心目标是实现纳米级镜面效果（通常要求Ra<0.05μm，甚至Ra<0.02μm），精细抛光避免表面缺陷。

推荐磨料：吉致电子胶体二氧化硅（SiO₂）抛光液选用0.05–0.2μm超细胶体二氧化硅磨料，质地温和，通过碱性体系（pH 9–11）与不锈钢表面发生适度化学反应，形成易被去除的氧化层，实现低损伤研磨。
推荐抛光垫：吉致电子阻尼布抛光垫选用20–40 Shore D硬度的微细纤维绒毛垫，表面具备丰富的微孔结构，储液性优异，能持续为抛光区域提供均匀的抛光液供给。配合胶体二氧化硅磨料，在3–5psi的低压条件下即可实现镜面效果，尤其适用于医疗部件、半导体不锈钢、手机logo等对表面质量要求极高的场景。
