半导体制造领域，无蜡吸附垫Template正逐渐成为提升生产效率与加工精度的关键要素。相较于传统蜡模装夹工艺，无蜡吸附垫展现出诸多优势。如何挑选出契合晶圆、芯片CMP抛光需求的无蜡吸附垫，成为众多半导体企业关注的焦点。选择半导体无蜡吸附垫，吉致电子建议您可从以下几个方面考虑：

考虑晶圆尺寸与类型：不同的半导体加工涉及不同尺寸的晶圆，如8英寸或12英寸等，需选择与之适配的无蜡吸附垫。同时，根据晶圆材料类型，如硅片、SiC、蓝宝石衬底等，选择具有相应材料兼容性的吸附垫，确保在加工过程中不会对晶圆造成化学腐蚀等损害。

关注吸附性能：吸附力的大小和均匀性是关键。对于超薄晶圆或对平面度要求极高的加工，需选择能提供均匀吸附力且吸附力梯度小的吸附垫，如静电卡盘技术可保证吸附力梯度小于0.2kPa/cm² 的产品。此外，秒级响应的真空吸附技术可实现 “即装即抛”，能大幅提高生产效率，适合大规模生产需求。

考量平面度公差要求：若加工工艺对晶圆平面度要求严格，如半导体晶圆化学机械抛光（CMP）工艺，需选择能实现高精度平面度控制的无蜡吸附垫。高精度气密设计结合多区微孔真空吸附与气压自适应控制的吸附垫，可实现小于0.1μm的平面度公差，能很好地满足此类需求。

评估材料与耐久性：无蜡吸附垫的基板材质很重要，碳纤维复合材料或阳极氧化铝基板兼具轻量化与抗化学腐蚀特性，对CMP浆料有良好耐受性，可延长吸附垫使用寿命。另外，还可关注吸附垫是否具备拒水层等设计，以防止液体进入吸附层，进一步提升耐久性。

清洁与维护便利性：集成在线清洁模块的无蜡吸附垫，可大幅缩短工序间切换时间，提高生产效率，降低维护成本，是较为理想的选择。同时，考虑吸附垫拆卸和更换的难易程度，便于日常维护和保养。

考虑环保与成本因素：若企业注重环保，可选择能完全消除蜡相关耗材使用，减少VOCs排放的无蜡吸附垫。从成本角度，需综合考虑吸附垫的价格、使用寿命以及因减少蜡模工艺相关成本（如蜡的采购、存储、处理成本，晶片报废成本等）带来的总体成本变化。

定制化服务：如果加工的晶圆具有特殊曲率（如SiC衬底翘曲补偿）或为图案化衬底（如TSV晶圆）等特殊情况，可选择能提供定制化服务的供应商（如吉致电子CMP耗材厂家吸附垫可定制）。且根据具体需求优化吸附方案，以确保吸附垫的使用效果。

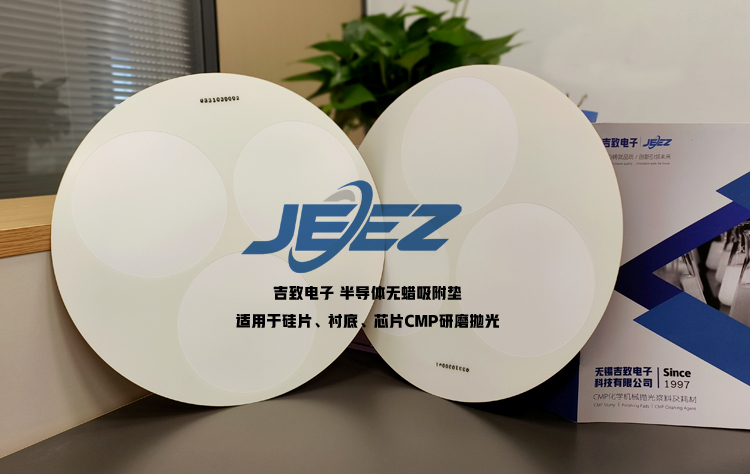

综上所述，选择无蜡吸附垫需综合考量：从晶圆特性、吸附性能、平面度要求、材料耐久性、清洁维护便利性、环保与成本，以及定制化服务等多个维度进行权衡，方能挑选出适配生产需求的产品。吉致电子无蜡吸附垫/真空吸附垫/抛光模版JZ-Template可有效防止CMP加工过程中晶圆、衬底穿插和剥离现象的发生，提高抛光垫的使用寿命。同时避免工件碎片、崩角、刮伤现象的产生，提高硅片晶圆的良品率。
