磷化铟（InP）作为Ⅲ-Ⅴ族化合物半导体的典型代表，凭借其高电子迁移率、宽禁带宽度和良好的光电性能，在光通信器件、激光器和探测器等领域占据关键地位。其精密加工要求严苛，尤其是表面粗糙度需达到纳米级（Ra < 0.1nm），传统机械研磨易导致晶格损伤，化学机械抛光（CMP）技术则成为实现原子级平整表面的核心工艺。吉致电子将系统介绍InP磷化铟衬底CMP抛光从粗磨到精抛的流程及控制要点。

一、Inp磷化铟抛光准备工作
材料：准备好磷化铟工件，确保其表面无明显损伤、杂质。同时准备吉致电子CMP研磨垫，如聚氨酯抛光垫，其硬度适中，能有效传递研磨力并保证均匀的研磨效果；以及研磨液，常用的是含有二氧化硅或氧化铝磨料的悬浮液，根据不同的研磨阶段选择合适粒度的磨料，初始研磨阶段可选用粒度较大（如 5 - 10μm）的磨料，以快速去除材料，后续精细研磨阶段则采用粒度较小（如 0.5 - 1μm）的磨料来提高表面光洁度。
设备：选择平面研磨抛光机，确保设备运行稳定，研磨盘平整度良好。在开始操作前，需对设备进行清洁，防止异物混入影响研磨效果。

二、 磷化铟衬底研磨阶段
inp粗磨：将磷化铟工件固定在研磨机的工件盘上，调整好工件与研磨盘的相对位置，确保接触均匀。在研磨盘上均匀涂抹适量粗磨研磨液，启动研磨机，设置较低的转速（如100 - 150rpm）和适当的压力（约0.1 - 0.3MPa）。粗磨过程中，主要目的是去除工件表面的较大缺陷和余量，此阶段研磨时间根据工件初始状态而定，一般为15 - 30分钟，需定期检查工件表面状态，确保研磨均匀，避免局部过度研磨。
InP精磨：更换粒度较小的精磨研磨液，将研磨机转速适当提高至150 - 200rpm，压力稍微降低至0.05 - 0.15MPa。精磨阶段旨在进一步降低表面粗糙度，去除粗磨留下的划痕等痕迹，使表面更加平整。精磨时间通常为 20 - 40 分钟，同样要密切观察工件表面质量，通过显微镜或表面粗糙度仪监测表面粗糙度变化，当表面粗糙度达到一定要求（如 Ra 0.1 - 0.3μm）时，可结束精磨。

三、磷化铟衬底抛光阶段
化学机械抛光（CMP）：使用专用的化学机械抛光液--吉致电子磷化铟抛光液。将抛光垫安装在抛光机上，保持抛光垫湿润并均匀涂抹抛光液。将经过精磨的磷化铟工件置于抛光垫上，设置合适的抛光参数，转速一般在200 - 300rpm，压力为 0.02 - 0.08MPa。抛光过程中，化学腐蚀剂与工件表面发生化学反应，形成一层软质膜，磨料则在机械作用下去除这层软质膜，从而实现材料的去除和表面的平整化。抛光时间根据所需的最终表面质量确定，一般为30 - 60分钟，期间不断补充抛光液，以维持化学反应和机械研磨的持续进行。

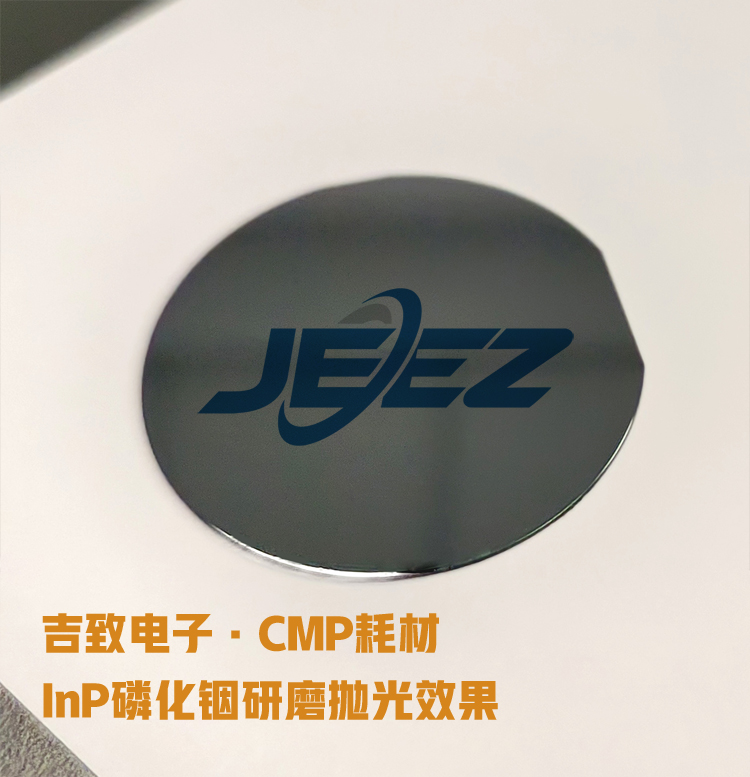

最终清洗：抛光完成后，立即将工件从抛光机上取下，放入超声波清洗机中，使用去离子水进行清洗。超声波清洗可有效去除工件表面残留的抛光液、磨料等杂质，清洗时间约10 - 15分钟。清洗后，用氮气吹干工件表面，避免水渍残留影响表面质量。最后，将抛光研磨后的磷化铟工件放置在洁净的环境中保存，防止二次污染。

以上工艺仅供参考，本工艺方案可根据具体工件尺寸（从晶圆级到毫米级）和应用场景（如外延衬底制备或器件加工）进行参数调整，建议建立工艺数据库实现标准化生产。对于特殊需求（如非球面加工），可引入磁流变抛光（MRF）等先进技术作为补充。
