吉致电子蓝宝石CMP研磨抛光及Template吸附垫加工方案

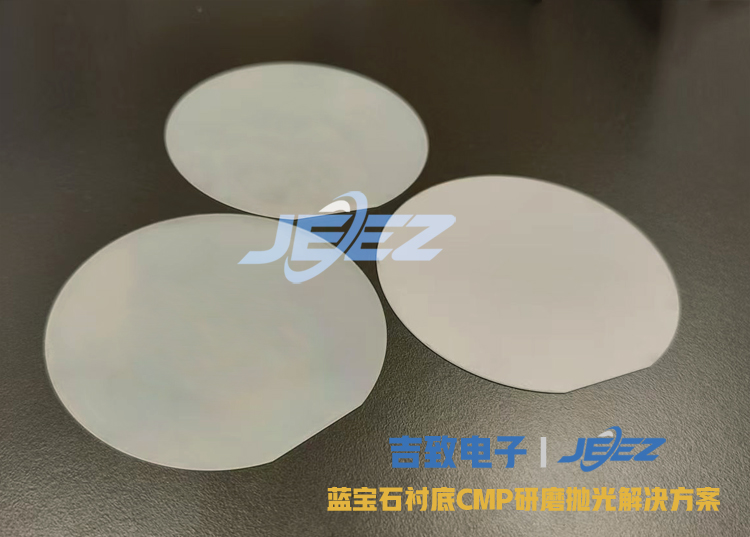

蓝宝石(α-Al2O3)凭借单晶结构赋予的高硬度(莫氏硬度9)、80%以上的高透光率,以及优异的耐高温、耐腐蚀特性,成为当前LED芯片制造的主流衬底材料。然而,其超高硬度也带来了严苛的加工挑战,表面平整度、亚表面损伤等指标直接决定LED外延层生长质量。吉致电子深耕化学机械抛光(CMP)核心技术,创新集成蓝宝石衬底研磨液、抛光液、抛光垫CMP PAD以及Template半导体无蜡吸附垫产品,构建从精密研磨到超净检测的全流程解决方案,实现蓝宝石衬底纳米级平整度加工,为高性能LED芯片量产奠定坚实基础。
一、蓝宝石衬底的核心特性与加工痛点解析
蓝宝石衬底的独特性能是其成为LED衬底首选的关键,但也使其加工成为半导体制造领域的“硬骨头”,具体体现在特性与挑战的高度耦合:
1.1核心材料特性
• 结构与光学优势:单晶晶格排列规整,为GaN基外延层生长提供稳定晶核支撑,80%以上的透光率保障LED光取出效率;
• 环境稳定性:可耐受1000℃以上高温外延环境,对酸碱腐蚀具有极强抗性,适配各类半导体制造工艺;
• 晶向多样性:c面、a面、r面等不同晶向具有差异化的原子排列密度,需针对性匹配加工参数。

1.2核心加工挑战
• 硬度制约效率:传统机械加工方式去除速率低,且易在表面产生深度划痕、崩边等损伤;
• 超高精度要求:外延层生长对衬底表面粗糙度要求严苛(Ra<0.5nm),微小瑕疵即导致外延缺陷;
• 固定方式局限:传统蜡粘固定存在残蜡污染、受热变形等问题,严重影响厚度均匀性与表面洁净度。
二、吉致电子全流程研磨抛光工艺:无蜡吸附垫引领技术革新
吉致电子构建“精密研磨-超精密抛光-严格清洗检测”三阶工艺体系,其中自主研发的无蜡吸附垫Template产品作为CMP环节的核心耗材,从固定方式革新入手,全方位提升加工质量与效率。
2.1精密研磨:高效去损,奠定均匀基础
采用“粗磨-精磨”阶梯式去除策略,快速消除切割工序遗留的表面损伤层,同时保障衬底厚度一致性,为后续抛光工序铺垫:
• 粗研磨阶段:选用5-20μm金刚石磨料,通过高精度双面研磨设备快速去除切割损伤层,配合智能压力控制系统,将总厚度偏差(TTV)控制在5μm以内;
• 精研磨阶段:更换1-5μm SiC或超细金刚石磨料,进一步细化表面纹理,使表面粗糙度Ra降至0.1μm以下,确保抛光阶段的材料去除均匀性。
吉致电子技术亮点:智能压力反馈系统可根据不同晶向衬底的硬度差异动态调节压力参数,配合无蜡吸附垫的预固定辅助,大幅降低边缘崩边风险,崩边率较传统工艺下降40%以上。 |
2.2超精密抛光:CMP研磨抛光+CMP抛光垫+无蜡吸附垫,实现原子级光滑
作为工艺核心环节,吉致电子创新采用“化学机械抛光(CMP)+无蜡吸附垫固定”的组合方案,彻底消除亚表面损伤,实现Ra<0.5nm的原子级光滑表面:
核心耗材协同:三重保障抛光质量
• 无蜡吸附垫Template:作为吉致核心创新产品,采用聚氨酯复合微孔结构,通过真空负压实现衬底无间隙贴合。其5μm以内的厚度公差确保衬底贴合后整体高度一致,避免抛光受力不均;表层微米级孔隙可涵养抛光液,促进化学与机械作用充分协同,同时实现热量快速散发,防止衬底过热变形。相较于传统蜡粘方式,彻底解决残蜡残留问题,省去除蜡工序,单次加工周期缩短30%;
• CMP抛光液Slurry:定制纳米SiO2或Al2O3胶体体系,通过pH值精准优化(根据晶向调整至8-11区间),强化化学腐蚀与机械研磨的协同效应,加速表面凸起部分的去除;
• CMP抛光垫PAD:高弹性聚氨酯材质搭配仿生纹理设计,确保抛光压力均匀传递至衬底表面,配合无蜡吸附垫的稳定固定,使表面平整度波动控制在0.1nm以内。

2.3严格清洗与检测:全流程质控,确保交付品质
建立“三步清洗+三重检测”的质控体系,消除加工过程中的污染物与潜在缺陷:
• 精细化清洗流程:依次通过超声清洗(去除颗粒污染物)、RCA标准清洗(清除有机残留)、超声波清洗(剥离纳米级杂质),确保衬底表面洁净度达Class 1级;
• 全维度检测标准:采用AFM原子力显微镜精准测量表面粗糙度,XRD衍射分析结晶完整性,激光干涉仪将TTV精度控制在1μm以内,实现缺陷早发现、早管控。
三、吉致电子CMP技术突破:从痛点解决到价值提升
针对传统蓝宝石加工的核心痛点,吉致电子通过工艺优化与产品创新形成系统性解决方案,为客户创造显著价值,具体突破如下表所示:
传统工艺痛点 | 吉致解决方案 | 客户核心收益 |
表面划痕、崩边、残蜡污染 | 无蜡吸附垫真空固定+智能压力控制+优化磨料配方, 杜绝残蜡残留,降低受力不均风险 | 成品率提升15%—20%, 外延缺陷率下降30%, 减少返工成本 |
抛光效率低,加工周期长 | 无蜡吸附垫省去除蜡工序+复合抛光液强化协同作用, 加工流程精简30% | 单批次加工时间缩短8—12小时,产能提升40%,单位成本下降25% |
厚度均匀性差 晶向适配性低 | 无蜡吸附垫5μm内厚度公差+晶向专属压力参数+激光干涉仪实时监控 | TTV稳定控制在1μm以内,适配全晶向加工,客户定制化响应速度提升50% |
环保合规风险高 | 无蜡吸附垫取代含毒除蜡溶剂,减少有害废弃物排放 | 满足欧盟RoHS等环保标准,环保处理成本降低60% |
四、结语与展望
吉致电子通过CMP研磨抛光核心技术与无蜡吸附垫Template产品的创新融合,成功攻克蓝宝石衬底“高硬度加工难、高精度控制难、高洁净保障难”三大痛点,为客户提供高平整度、低损伤、高一致性的衬底产品,直接助力LED芯片光效提升10%以上。未来,吉致电子将持续深化工艺研发,针对大尺寸蓝宝石衬底(8英寸及以上)优化无蜡吸附垫的适配性,并开发智能抛光控制系统实现工艺参数的实时动态调整。我们始终以技术创新为核心,推动半导体照明及显示产业向更高性能、更低成本、更环保的方向迈进。
本文由吉致电子技术团队整理发布,转载请注明出处。
无锡吉致电子科技有限公司
联系电话:17706168670
