蓝宝石抛光液磨料粒径、浓度及流速的影响

研究表明，在其它条件相同情况下, 随着蓝宝石抛光浆料浓度的增大, 抛光速率增大。对于粒径为80nm的研磨料: 蓝宝石抛光液的质量分数为10% 时, CMP去除速率为572.2nm /m in;

而随着质量分数增大至15%时,CMP去除速率增大至598.8nm/min; 质量分数继续增大至20% 时, CMP去除速率则增大至643.3nm/min。

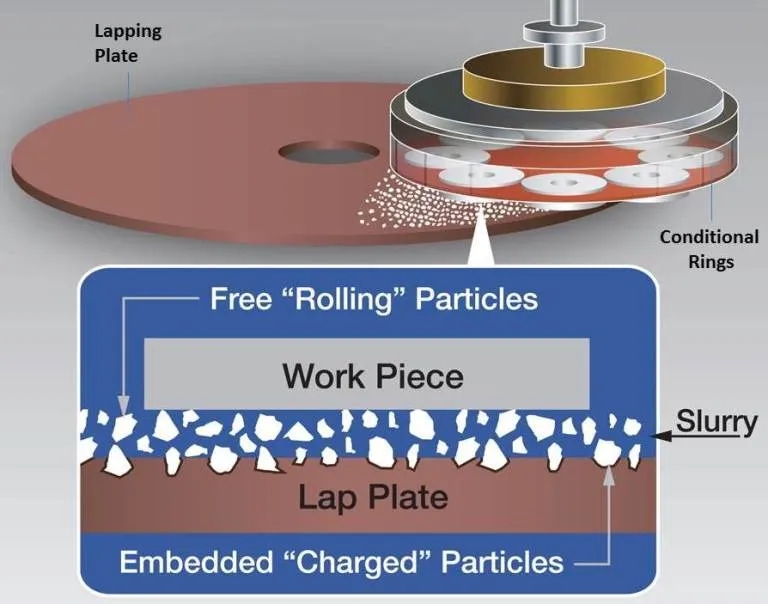

这主要是因为蓝宝石抛光液浓度的增大, 使得抛光过程中参与机械磨削的粒子数增多, 相应的有效粒子数也增多, 粒径一定的情况下, 有效粒子数的增多增强了机械磨削作用力, 进而提高了蓝宝石衬底抛光速率, 研究还表明, 在CMP过程中适当增加浆料浓度, 有利于抛光表面的平整度, 即浓度越高, 平整度越好。

本文由无锡吉致电子科技原创，版权归无锡吉致电子科技，未经允许，不得转载，转载需附出处及原文链接。http://www.jzdz-wx.com/

无锡吉致电子科技有限公司

联系电话：17706168670

邮编：214000

地址：江苏省无锡市新吴区行创四路19-2
