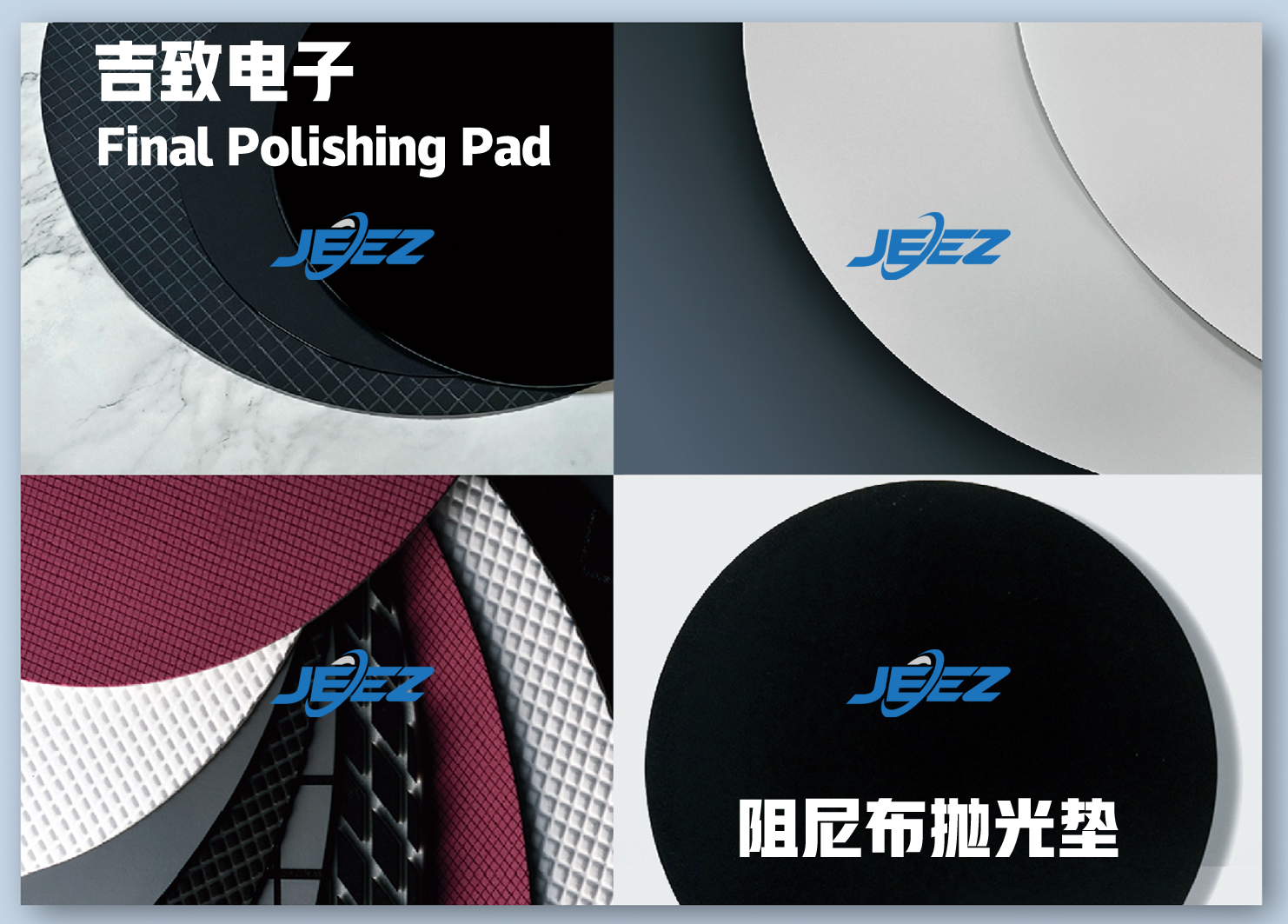

在CMP化学机械抛光工艺中适，抛光垫CMP Pad的性能对精密元件表面处理效果影响极大。吉致电子阻尼布抛光垫（精抛垫）质地细腻，表面柔软、多孔、弹性好且使用周期长，用于晶圆、金属、脆硬材料的最终抛光。

吉致电子阻尼布精抛垫采用特殊纤维结构，构建起三维网络孔隙。这些孔隙如同细密的管道，在抛光时能够高效输送抛光浆料，让浆料均匀覆盖元件表面，从而提升抛光表面的一致性。同时，抛光垫的孔隙能迅速将抛光过程中产生的碎屑排走，有效避免碎屑在元件表面反复摩擦，降低表面被划伤的风险，极大提升了抛光后元件的表面质量。

在碳化硅SiC衬底、LED蓝宝石、Si硅晶圆等硬脆材料的精抛环节，吉致电子阻尼布精抛垫的优势尤为突出。它的弹性模量经过精准调控，在抛光时能轻柔贴合硬脆材料表面，提供恰到好处的抛光压力，既保证有效去除材料表面微小瑕疵，又避免因压力过大造成元件崩边，确保硬脆材料在精抛后表面光滑平整，达到极高的精度要求。

吉致电子阻尼布精抛垫可定制、可开槽、可背胶、可裁切。多种厚度、硬度、压缩比、尺寸等规格满足不同工件材料的抛光需求。针对蓝宝石材料精抛，JZ-LBS精抛垫能凭借独特的纤维材质和孔隙结构，实现对蓝宝石表面的超精细处理，呈现出镜面般的光洁度。在砷化镓、氮化铝等三五族、二六族化合物半导体材料的精抛应用中，吉致电子阻尼布精抛垫JZ-BDT系列也能稳定发挥，通过对抛光浆料的精准输送和对抛光压力的精准控制，实现材料表面的原子级平整化，满足这类化合物半导体材料在高端应用中的严苛要求。

吉致电子阻尼布精抛垫Final Polishing Pad以出色的产品性能,为CMP工艺的精密抛光提供了可靠解决方案，助力企业在半导体制造、光学元件加工等领域，实现产品表面处理的高精度与高品质。
