氮化镓CMP抛光工艺中无蜡吸附垫的核心必要性：解锁高精度制程的关键

在氮化镓（GaN）作为第三代半导体核心材料的产业化进程中，化学机械拋光（CMP）是决定器件表面质量、电性能及可靠性的核心制程环节。氮化镓材料具有高硬度、高脆性、晶格结构致密等特性，传统CMP工艺中常用的有蜡吸附垫（如石蜡、树脂蜡基吸附材料）已难以满足其高精度加工需求。无蜡吸附垫凭借其独特的材料设计与工艺适配性，成为氮化镓CMP抛光中不可替代的关键组件，其必要性主要体现在以下五大核心维度：

一、规避材料损伤，保障氮化镓晶圆完整性

氮化镓的断裂韧性仅为硅的1/3~1/2，属于典型的脆性材料，而传统有蜡吸附垫存在两大核心缺陷：

1.热应力损伤风险：有蜡吸附垫需通过加热融化蜡层实现晶圆固定，冷却固化过程中蜡层与氮化镓晶圆的热膨胀系数差异（氮化镓热膨胀系数约5.3×10??/℃，蜡层通常为15~30×10??/℃）会产生显著热应力，导致晶圆出现微裂纹、翘曲甚至崩边，尤其对大尺寸（6英寸及以上）氮化镓晶圆，该问题更为突出；

2.机械应力残留：蜡层固化后的硬度较高，在CMP抛光的机械研磨作用下，蜡层与晶圆界面的应力无法有效释放，易引发晶格畸变，影响后续器件的载流子迁移率。

无蜡吸附垫采用高分子弹性材料（如改性聚氨酯、多孔硅胶）或真空吸附+弹性贴合设计，无需加热，通过物理吸附或真空负压实现晶圆固定，界面应力均匀且可调节，从根本上避免了热应力与机械应力导致的材料损伤，保障氮化镓晶圆的完整性。

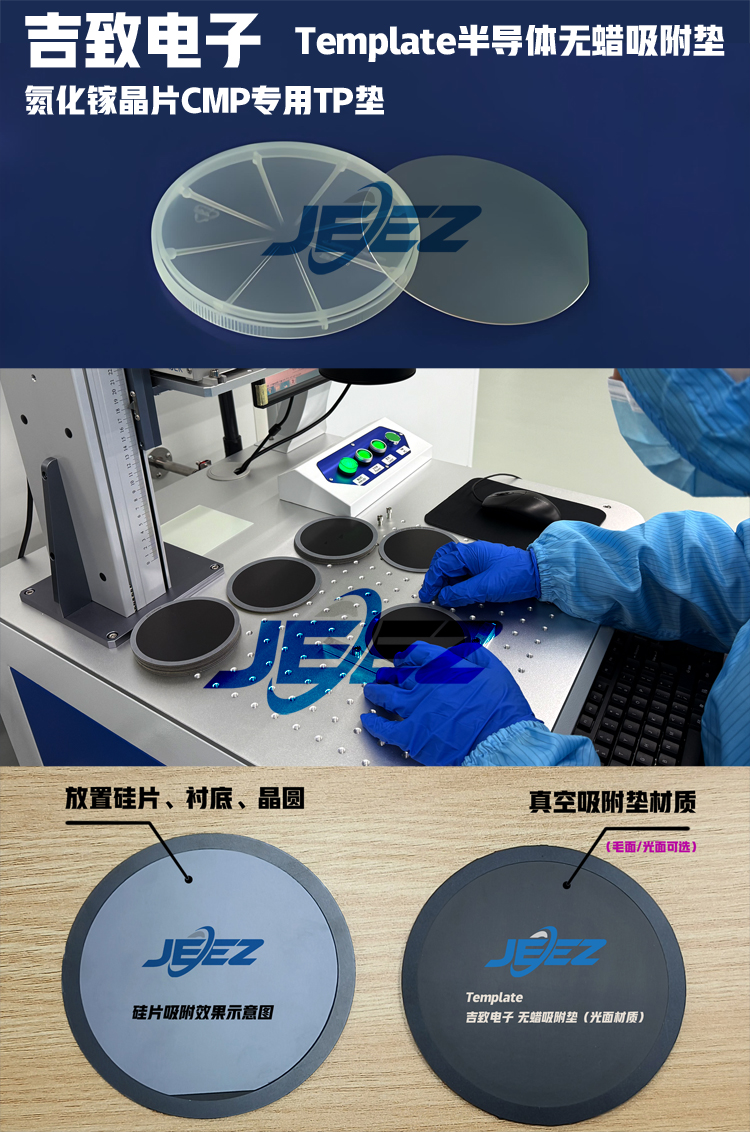

二、提升抛光均匀性，满足高精度表面要求

氮化镓器件（如HEMT、功率器件）对晶圆表面的平整度（TTV，总厚度偏差）、粗糙度（Ra）要求极高，通常需达到TTV＜0.5μm、Ra＜0.5nm。传统有蜡吸附垫存在以下制约：

1.蜡层厚度不均：手工或机械涂覆的蜡层难以实现微米级厚度均匀性，导致晶圆贴合后受力失衡，抛光过程中出现“边缘过抛”或“中心凹陷”；

2.界面刚性不足：蜡层固化后为刚性结构，无法适配抛光过程中研磨垫的弹性形变，导致晶圆表面压力分布不均，影响抛光一致性。

无蜡吸附垫通过以下设计解决上述问题：

•采用多孔弹性材料，具备优异的压缩回弹性能，可根据研磨垫的形变实时调整，确保晶圆表面压力均匀分布；

•吸附界面为微米级平整度设计，贴合误差＜0.1μm，结合真空吸附的均匀性控制，使氮化镓晶圆在抛光过程中始终保持水平状态，有效降低TTV偏差，提升表面粗糙度一致性，满足高精度器件的制程要求。

三、简化CMP工艺流程，提高生产效率与良率

传统有蜡吸附垫的使用流程复杂，且存在明显的效率瓶颈：

1.预处理与后处理繁琐：晶圆固定前需对蜡层加热、涂覆、刮平，抛光后需通过溶剂清洗、高温溶解等方式去除残留蜡层，不仅耗时（单片处理时间增加15～20分钟），且溶剂残留可能污染晶圆表面，影响后续制程良率；

2.蜡层复用性差：单次使用后蜡层易出现龟裂、残留，无法重复利用，导致耗材成本居高不下。

无蜡吸附垫的工艺优势显著：

•无需加热、涂覆、清洗等额外步骤，晶圆吸附-抛光-拆卸全程可在3～5分钟内完成，大幅缩短制程周期；

•吸附界面无化学残留，抛光后直接进入下一制程，避免污染风险，良率可提升8%～12%；

•优质无蜡吸附垫可重复使用50～100次，耗材成本降低60%以上，同时减少废弃物排放，符合绿色生产要求。

四、无蜡吸附垫适配氮化镓CMP的加工环境，保障工艺稳定性

氮化镓CMP抛光需使用碱性抛光液（如KOH基、NH4OH基），部分工艺还会添加氧化剂（如H2O2），传统有蜡吸附垫存在化学兼容性问题：

1.蜡层（尤其是石蜡基）易被碱性抛光液侵蚀，导致溶胀、脱落，不仅影响吸附稳定性，脱落的蜡屑还会污染抛光液与研磨垫，造成晶圆划伤；

2.蜡层与氧化剂反应可能产生有害物质，影响生产环境安全。

无蜡吸附垫采用耐化学腐蚀的高分子材料（如PTFE改性聚氨酯、氟橡胶），经过特殊表面处理后，可耐受pH值2~12的抛光液环境，且不与氧化剂、螯合剂等抛光液成分发生反应，确保在长期使用过程中吸附性能稳定，无溶胀、脱落现象，保障氮化镓CMP工艺的连续性与稳定性。

五、支撑大尺寸、高产能产业化需求

随着氮化镓器件向6英寸、8英寸大尺寸晶圆转型，以及产业化生产对产能的要求提升，传统有蜡吸附垫的局限性进一步凸显：

•大尺寸晶圆的蜡层涂覆均匀性更难控制，热应力导致的翘曲风险呈指数级增加；

•有蜡工艺的单片处理时间长，无法满足产业化生产线的高产能需求（通常要求每小时处理20片以上）。

无蜡吸附垫通过模块化设计与自动化适配性，可轻松兼容6~8英寸大尺寸晶圆，且支持与CMP设备的自动化上下料系统无缝对接，实现“吸附－抛光－卸载”全流程自动化，单小时产能可提升至30片以上。同时，其均匀的吸附力与稳定的性能表现，确保了大尺寸晶圆批量生产时的一致性，为氮化镓器件的产业化规模扩张提供了关键支撑。

吉致电子总结：无蜡吸附垫是氮化镓CMP工艺的“精度保障与效率核心”

氮化镓材料的特性与器件的高精度要求，决定了传统有蜡吸附垫已无法适配其CMP制程需求。无蜡吸附垫通过规避材料损伤、提升抛光均匀性、简化工艺流程、保障化学兼容性、支撑产业化产能五大核心优势，不仅解决了氮化镓抛光过程中的关键技术痛点，更直接提升了器件良率与生产效率，降低了综合成本。在第三代半导体产业化加速推进的背景下，无蜡吸附垫已成为氮化镓CMP工艺中不可或缺的核心组件，其技术迭代与应用普及将进一步推动氮化镓器件在5G通信、新能源汽车、功率电子等领域的规模化应用。

本文由吉致电子技术团队整理发布，转载请注明出处。
