在半导体制造过程中，衬底和晶圆是两个常见的术语。它们扮演着重要的角色，但在定义、结构和用途上存在一些差异和区别，CMP磨抛工艺也有不同侧重。
  衬底---作为基础层的材料，承载着芯片和器件。它通常是一个硅片或其他材料的薄片，作为承载芯片和电子器件的基础。衬底可以看作是半导体器件的“地基”。衬底的CMP磨抛工艺主要关注其表面的平整度、清洁度和粗糙度，确保后续工艺如外延生长、薄膜沉积等能够顺利进行。

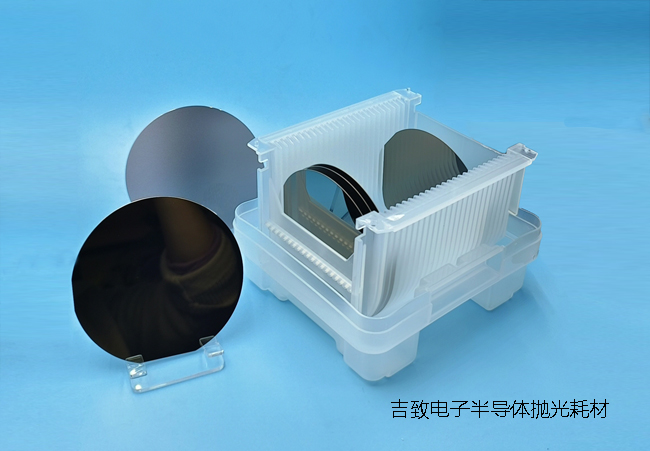

  晶圆---则是从衬底中切割出来的圆形硅片，作为半导体芯片的主要基板。晶圆的CMP磨抛工艺的主要目的是调整其厚度、平行度以及表面粗糙度，以满足高精度制造的要求。晶圆是半导体制造中的关键部件，通常为圆形，直径从几厘米到几十厘米不等。

?

  在半导体制造过程中，CMP技术起着关键作用，抛光液和抛光垫是其中的重要耗材，占据成本主要部分。CMP（晶圆表面平坦化）技术是集成电路制造过程中的关键工艺，其工作原理是在一定压力及抛光液的存在下，通过化学和机械的组合技术实现高质量的表面抛光。CMP 抛光材料主要包括抛光液、抛光垫、调节剂、清洗剂等。吉致电子拥有CMP半导体抛光液、抛光垫等耗材的全流程核心研发和制造技术，为您提供半导体衬底、外延、晶圆等工件磨抛cmp加工应用解决方案。
