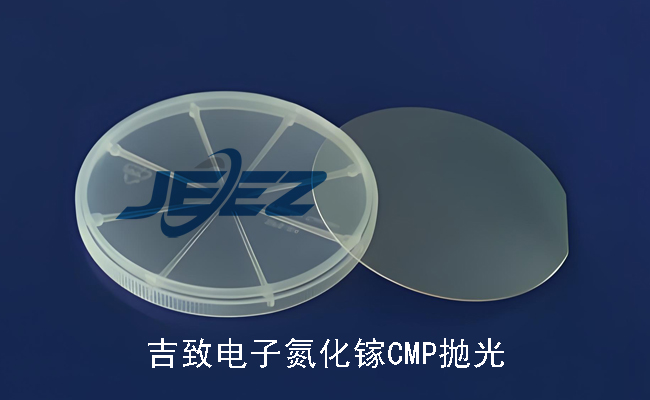

吉致电子--GaN氮化镓CMP抛光的重要性
氮化镓(GaN)是一种具有广泛应用前景的半导体材料,具有优异的电子特性和光学性能。在现代电子设备中,氮化镓被广泛应用于 LED 显示屏、激光器、功率放大器等领域,并且在未来的 5G 通讯、电动汽车等领域也具有巨大的发展潜力。然而,氮化镓在制备过程中容易受到表面缺陷的影响,影响其性能和稳定性,所以氮化镓抛光工艺显得尤为重要,浅谈一下氮化镓CMP抛光液的重要性。
氮化镓CMP抛光的重要性主要体现在以下几个方面:
1,提高器件的光电性能:氮化镓材料用于制作 LED和LD等光电器件其表面质量影响着器件的发光效率和光电转换效率。通过CMP抛光可以提高氮化镓的表面平整度和透明度,减少表面缺陷和光学损耗,从而提高器件的光电性能。
2,改善器件的稳定性和可靠性:氮化镓材料表面的缺陷和粗糙度会影响器件的稳定性和可靠性,容易引起器件的漏电流、热释电流等问题。经过抛光处理后,可以降低氮化镓表面的缺陷密度和电子陷阱密度,提高器件的稳定性和可靠性。
3,促进氮化镓工件的集成化和多功能化:氮化镓具有优异的光电性能和热稳定性,可用于制作各种微电子器件和光电器件。通过CMP抛光可以实现氮化镓工件的表面平整化和表面功能化,为器件的集成化和多功能化提供了可能。
化学机械抛光(CMP)结合了化学溶液和机械研磨的优势,使用不同粒径的磨料制备成半导体抛光液,搭配CMP专用设备和抛光垫等来实现氮化镓表面的平坦化,更精确地控制氮化镓表面的抛光过程达到更高的光滑度和平整度要求。
随着氮化镓材料在光电子领域的应用不断扩大,氮化镓抛光技术的研究和应用将进一步推动氮化镓工件的发展和应用。吉致电子专业研发生产第三代半导体材料抛光液,专注半导体减薄、抛光、CMP设备解决方案!欢迎来电咨询,有机会获得半导体抛光液免费试用机会!
