碳化硅（SiC）作为一种性能优异的材料，根据晶体结构、纯度、制备工艺及用途的不同，主要分为碳化硅衬底和碳化硅陶瓷两大类。二者化学式均为SiC，但核心定位、性能要求和应用场景差异显著；而化学机械抛光（CMP）作为关键的表面处理工艺，对二者的表面质量、性能发挥有着决定性影响，以下将详细梳理二者区别及CMP工艺的具体影响。

一、碳化硅衬底与碳化硅陶瓷的核心区别

碳化硅衬底与碳化硅陶瓷的本质差异，源于材料形态、纯度控制和制备工艺的不同，进而导致其性能和用途呈现根本性区别，具体可从以下维度详细区分：


材料定位与材料形态

1.碳化硅衬底（SiC Substrate）：

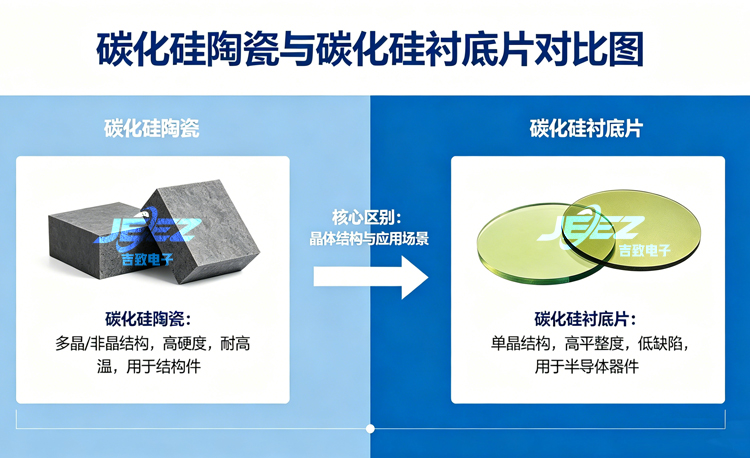

核心定位是第三代半导体材料，属于半导体级单晶体，即材料由单一、完整的晶体构成，内部无明显晶界和气孔，晶体结构具有高度有序性，主流晶型为4H-SiC、6H-SiC，是制造高功率、高频半导体芯片的核心基底，类似硅基芯片中的硅晶圆。

2.碳化硅陶瓷（SiC Ceramic）：

核心定位是先进结构陶瓷，属于结构级多晶体，由无数微小的SiC晶粒通过烧结工艺聚合而成，内部存在大量晶界、少量气孔及烧结助剂残留，晶体结构无严格有序性，以α-SiC、β-SiC混杂为主，主打高强度、高耐磨、耐高温的机械性能，用于制造各类结构件。

碳化硅衬底VS碳化硅陶瓷的参数与制备工艺

对比维度	碳化硅衬底	碳化硅陶瓷
纯度要求	极高（6N～7N，即99.9999%以上），不允许杂质影响电学性能	较高（95%～99.5%），允许少量烧结助剂（如Y₂O₃、Al₂O₃）残留
制备工艺	主流采用PVT（物理气相传输）晶体生长法，生长温度2200~2400℃，需精密控温、控压，生长后需经过切割、研磨、抛光等多道精密加工	采用陶瓷烧结工艺，先将SiC粉末成型，再经1600~2200℃烧结，部分需后续研磨抛光优化表面质量
核心性能	侧重半导体电学特性：宽禁带、高击穿场强、高导热率、高载流子迁移率，确保芯片的高功率、高频、耐高温运行	侧重机械与耐高温性能：高硬度（莫氏硬度9.5，接近金刚石）、高耐磨性、耐腐蚀、耐高温（长期使用温度可达1600℃以上）、高强度
主要缺陷	微管、位错、层错等晶体缺陷，会影响芯片电学性能，需通过精密加工降低缺陷密度	晶界、气孔、烧结缺陷，会影响机械强度和耐磨性，需通过烧结工艺优化和表面处理改善

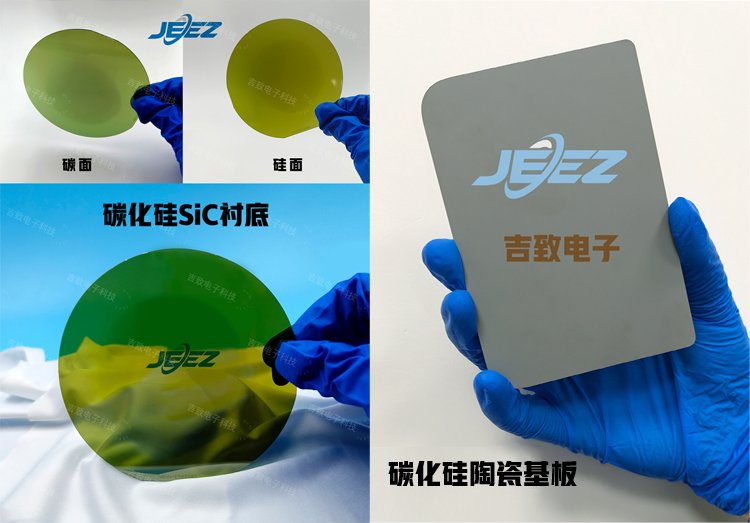

外观形态	高度抛光的镜面圆片（即SiC晶圆），表面粗糙度极低，尺寸规整（常见4英寸、6英寸、8英寸）	块状、棒状、环状、片状等各类结构件，表面多为哑光或粗磨状态，根据用途可加工为不同精度
典型应用	新能源汽车（电机控制器、车载充电器）、光伏逆变器、5G射频器件、航空航天电子、大功率半导体模块	机械密封环、轴承、喷嘴、防弹装甲、高温窑具、冶金设备配件、化工防腐部件
