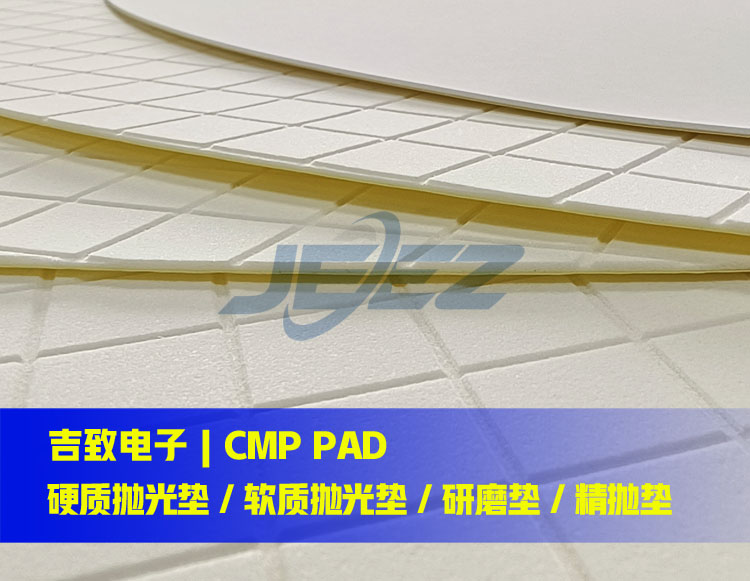

从性能到场景:吉致电子CMP Pad软质抛光垫与硬质垫的区别

文章出处:责任编辑:人气:-发表时间:2025-09-17 15:24【

在精密抛光领域(如半导体晶圆、光学玻璃、蓝宝石衬底等加工),抛光垫CMP PAD的硬度是影响抛光效果的核心参数之一。CMP化学机械抛光工艺中软质抛光垫与硬质抛光垫的差异,本质上是“材料形变能力”与“机械作用强度”的对立与适配,其优点和差别主要体现在抛光效率、表面质量、适用场景等多个维度,具体可通过以下对比清晰呈现:

一、核心定义与材质差异

首先需明确二者的本质区别:

硬质抛光垫:通常以高分子聚合物(如聚氨酯、聚酰亚胺)为基材,添加刚性填料(如氧化铈、氧化铝、碳化硅微粉),整体结构致密、形变率低(压缩形变一般<5%),机械支撑性强。

CMP软质抛光垫:同样以聚氨酯为基础,但通过调整泡孔结构(大孔径、高孔隙率)、添加柔性添加剂(如弹性树脂)或采用多层复合结构(表层软质 + 底层支撑),实现高形变能力(压缩形变通常>10%),具备一定弹性和贴合性。


二、关键性能与优势对比

对比维度硬质抛光垫软质抛光垫软质抛光垫的核心优点
1. 表面贴合性与平整度刚性强,仅能贴合工件宏观平面,对微小凹凸适配性差,易产生 “边缘过抛” 或 “局部未抛透”。弹性强,可自适应工件表面微小凹凸(如晶圆边缘、局部划痕),贴合度>95%,减少 “抛光盲区”。减少局部缺陷:尤其适合表面有微小起伏的工件,抛光后全局平整度(如 TTV 值)更优。
2. 抛光后表面质量机械切削力强,易产生 “微划痕”“表面损伤层”(深度可达 10-50nm),Ra 通常>5nm。机械切削作用弱,以 “柔性研磨 + 化学作用” 为主,表面粗糙度(Ra)可低至 0.1-1nm,无划痕风险。超光滑表面:满足光学元件、半导体顶层抛光等 “无损伤” 需求,无需额外后续精抛。
3. 抛光选择性与均匀性对硬质材料切削率高,软质材料切削率低,选择性强但均匀性差(WUW 通常<80%)。对工件不同材质(如金属层 / 介质层)的切削差异小,抛光速率均匀性(Within Wafer Uniformity, WUW)可达 90% 以上。高均匀性:适合多层复合结构(如芯片铜互连 + 介质层)的同步抛光,避免层间高差。
4. 抛光液吸附与传递泡孔致密、孔隙率低(<20%),抛光液吸附量少,易因 “干摩擦” 导致界面温度升高。泡孔结构疏松、孔隙率高(30%-60%),可大量吸附抛光液(磨粒 + 化学试剂),并缓慢释放至抛光界面。稳定界面环境:减少抛光液流失,避免磨粒团聚,同时降低界面温度(<40℃),保护工件。
5. 磨损特性与寿命刚性强、耐磨性好,不易形变,寿命较长(通常加工 200-500 片晶圆)。因材质柔软,长期抛光后易出现 “形变老化” 或 “局部磨损”,寿命较短(通常加工 50-100 片晶圆)。适配高精度场景:虽寿命短,但可通过定期 “修整(Dressing)” 恢复表面形貌,保证单批次抛光一致性。
6. 适用场景侧重 “粗抛 / 中抛”,如晶圆减薄、金属基底平整化、硬质陶瓷毛坯抛光(快速去除余量)。侧重 “精抛 / 终抛”,如半导体晶圆顶层抛光、光学玻璃超光滑表面加工、蓝宝石衬底最终抛光。满足高精度需求:在 “追求表面质量而非效率” 的终端加工环节,是不可替代的核心耗材。

三、CMP PAD抛光垫的应用场景

硬质抛光垫用于全局平坦化及快速下尺寸,是先进逻辑芯片制造(如台积电、英特尔、三星的7nm、5nm、3nm制程)中ILD、STI、铜阻挡层等关键CMP步骤的绝对主力。

软质抛光垫重点在于提高表面精度,常用于:

①对平坦化要求不极致,但对表面缺陷和划伤“零容忍”的工艺步骤。例如一些存储器(如DRAM)的制造、MEMS器件抛光等。

②作为硬垫抛光后的精抛步骤,用于去除轻微的损伤层和改善表面光洁度。需要高选择比的特殊应用。

CMP工艺常常是组合使用硬垫(研磨垫)和软垫(精抛垫),例如先使用硬垫进行主要的、高去除量的平坦化,再使用软垫进行精抛以优化表面质量,从而兼顾两者优点。
