钼（Mo）衬底凭借其高熔点（2623℃）、高热导率（138 W/m·K）、低热膨胀系数（4.8×10^-6/K）以及优异的机械强度和耐腐蚀性，在半导体、光学、新能源、航空航天等高科技领域发挥着重要作用。吉致电子对钼衬底的主要应用场景解析其化学机械抛光（CMP）关键技术，帮助行业客户更好地选择和使用钼衬底抛光液。
一、钼衬底的核心优势
高温稳定性：熔点高达2623℃，适用于高温环境。
优异的热管理能力：高热导率+低热膨胀系数，减少热应力。
高机械强度：耐磨损、抗蠕变，适合精密器件制造。
良好的导电性：适用于电子器件和电极材料。
二、钼衬底的主要应用领域
1. 半导体与微电子
功率器件（GaN/SiC外延衬底）：钼的热膨胀系数与GaN、SiC等宽禁带半导体材料接近，可减少外延层热应力，提高器件可靠性。
集成电路散热基板：用于高功率芯片（如CPU/GPU）的散热，提升热管理效率。
2. 光学与显示技术
CIGS薄膜太阳能电池背电极：钼的高反射率和导电性可提升光电转换效率。
OLED/LCD显示面板：作为溅射靶材或支撑衬底，需高平整度（通过CMP抛光实现）。
3. 真空电子与高温器件
电真空器件（行波管、磁控管）：耐高温电子轰击，适用于高功率微波器件。
半导体工艺加热组件：用于高温炉的加热器、隔热屏等。
4. 核能与航空航天
核反应堆材料：用作中子反射层或包壳材料，耐辐射且中子吸收率低。
航天器高温部件：火箭喷嘴、高温结构件等，抗热震性能优异。
5. 医疗与生物工程
X射线管靶材：高熔点可承受电子束轰击，避免熔毁。
生物医用涂层：钼氧化物（MoO2）具有生物相容性，可用于植入器件表面改性。
6. 科研与极端环境实验
同步辐射光源：用作X射线单色仪或反射镜衬底。
高压/高温实验样品台：如金刚石压砧实验中的支撑材料。

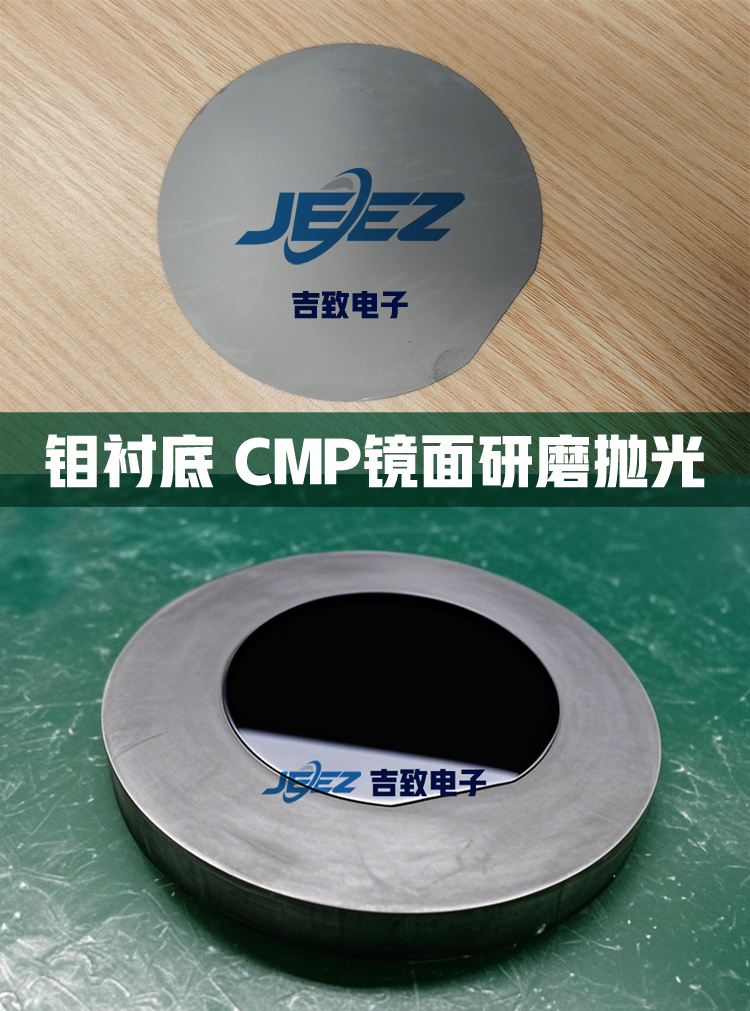

三、钼衬底的CMP抛光技术
1. 抛光液CMP Slurry关键组分
磨料选择：
二氧化硅（SiO2）：硬度适中，适合精密抛光（Ra < 1 nm）。
氧化铝（Al2O3）：高硬度，适用于粗抛或高去除率需求。
胶体二氧化铈（CeO2）：化学活性高，适合超精密抛光。
氧化剂：H2O2、K3[Fe(CN)6]等，促进钼表面氧化（生成MoO2）。
pH调节剂：酸性（pH 2-4）或碱性（pH 9-11）环境，视抛光需求而定。
添加剂：BTA（缓蚀剂）、EDTA（络合剂）等，优化抛光效果。

2. 典型抛光工艺参数（仅供参考）

3. 钼衬底CMP抛光后处理
清洗：立即用去离子水超声清洗，避免残留腐蚀。
干燥：氮气吹干或真空干燥，防止氧化。
检测：AFM、白光干涉仪测量表面粗糙度（目标Ra < 0.5 nm）。
四、钼衬底及钼合金工件未来发展趋势
二维材料生长：作为石墨烯、MoS₂等二维材料的转移衬底。
量子计算器件：用于超导量子比特（如NbTiN/Mo异质结）的制备。
先进封装技术：高导热钼衬底在3D IC封装中的应用潜力。
总之，钼衬底在高端科技领域具有不可替代的作用，而CMP抛光技术是实现其高精度表面处理的关键。吉致电子提供高纯度钼衬底及定制化CMP解决方案（抛光液、抛光垫），助力客户在半导体、新能源、光学等领域的创新应用。联系吉致电子工程师团队，获取专业CMP钼衬底抛光液及技术支持！
