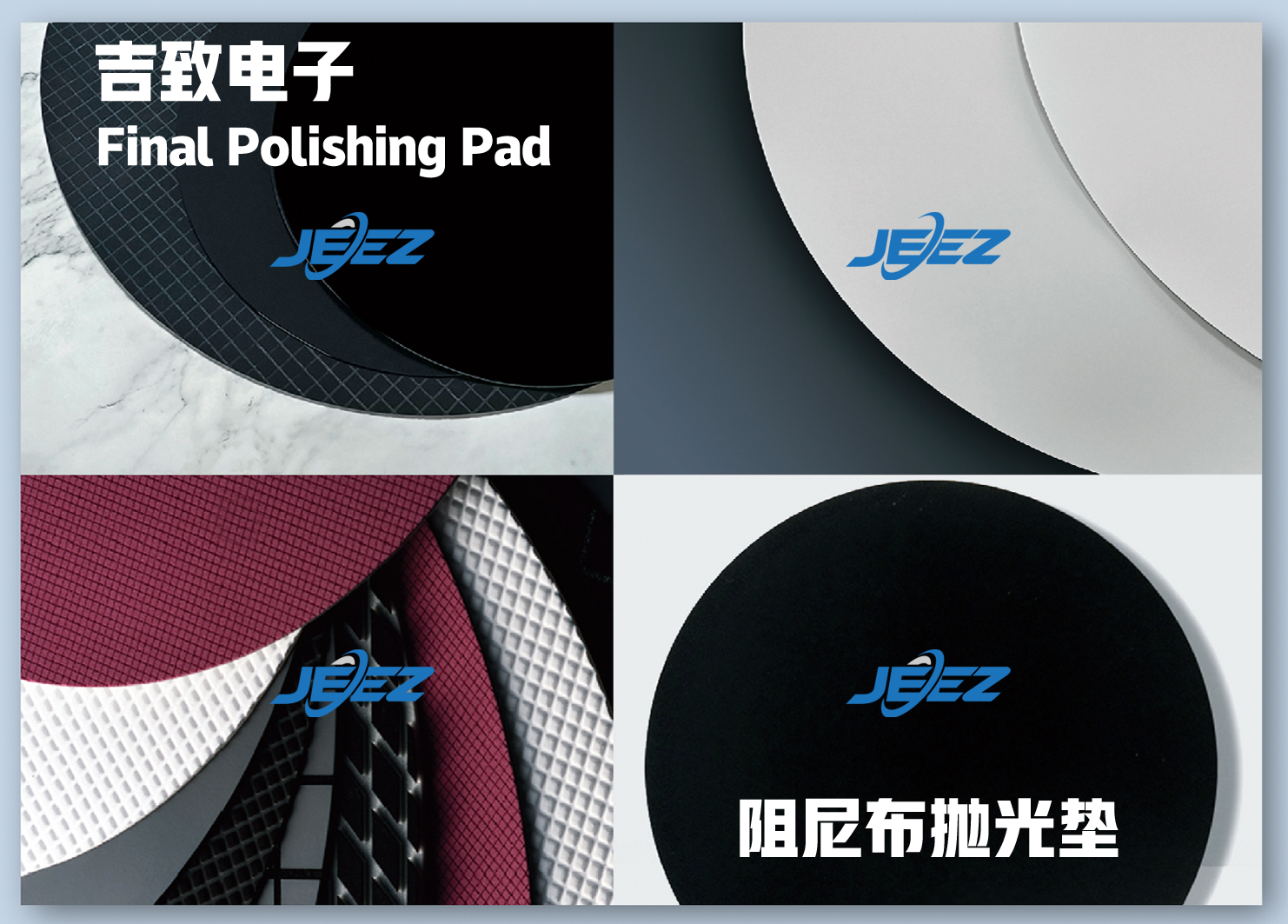

破解G804W高成本与慢响应:国产CMP抛光垫的替代逻辑
在第三代半导体产业加速迭代的今天,碳化硅(SiC)作为核心材料,正以其优异的耐高温、高击穿场强特性,重塑新能源汽车功率器件、高频通信器件等高端制造领域的技术格局。而化学机械抛光(CMP)作为碳化硅加工的关键工序,其核心耗材——抛光垫的性能直接决定了器件的成品精度与可靠性。长期以来,日本富士纺Fujibo的G804W抛光垫凭借稳定的性能,成为全球碳化硅CMP领域的主流选择之一。如今,随着国产半导体材料产业的崛起,吉致电子依托自主研发实力,在G804W国产替代赛道上实现关键突破,为产业链自主可控注入强劲动力。

行业痛点凸显:G804W依赖下的产业链隐忧
作为Fujibo针对碳化硅抛光场景打造的核心产品,G804W凭借高平面度、低划痕率的特性,在高端半导体制造环节占据重要地位。其适配的碳化硅材料硬度高达莫氏9.2级,加工难度远超传统硅晶圆,对抛光垫的研磨精度、耐化学腐蚀性及损耗控制提出极致要求。然而,长期依赖进口G804W的模式,逐渐暴露出三大核心痛点:
•供应链安全风险:全球CMP抛光垫市场由杜邦、Fujibo等海外龙头主导,地缘政治波动、物流周期延长等因素,均可能导致供货中断,影响下游晶圆厂的量产计划。
•成本控制难题:进口抛光垫涉及关税、运输、品牌溢价等多重成本,叠加其在高精度加工场景下的高频更换需求,显著增加了半导体器件的制造成本,制约了国产碳化硅产业的性价比优势。
•服务响应滞后:海外厂商在技术支持、定制化适配、售后问题处理等方面存在明显的时空差,难以快速响应国内客户的工艺调整需求,影响抛光工序的效率优化。
技术破局:吉致电子国产替代方案的核心优势
面对行业痛点,吉致电子深耕CMP抛光垫领域多年,以“性能对标、体验升级”为研发目标,打造出G804W国产替代抛光垫,通过材料创新、工艺优化与精准适配,实现了从“可用”到“好用”的跨越,核心优势体现在三大维度:
1.性能同源:复刻高端品质,适配严苛场景
依托对碳化硅抛光机理的深度解析,吉致电子在替代产品的核心性能上实现与G804W的精准匹配。采用自主研发的高韧性非织造布基材,搭配纳米级颗粒分布的抛光层,使产品平面度误差控制在±0.5μm以内,划痕率低于0.02个/cm²,完全满足高端碳化硅衬底的抛光要求。在耐用性方面,通过优化聚氨酯交联工艺,产品耐化学腐蚀性显著提升,可适配主流抛光液体系,使用寿命较G804W提升10%~15%,有效降低更换频率。
同时,产品遵循ISO9001质量体系规范生产,厚度公差控制在±0.2mm,肖氏硬度稳定在A77±3,批量生产一致性达99.2%,完全复刻了G804W的标准化特性,保障下游客户的工艺迁移稳定性。
2.成本优化:全链条降本,提升产业竞争力
吉致电子通过“本土研发+本地化供应链+规模化生产”的模式,大幅压缩了替代产品的综合成本。相比进口G804W,国产替代方案在采购成本上降低20%~30%,同时依托国内物流网络,交货周期从45天缩短至7~10天,减少了客户的库存占用成本。

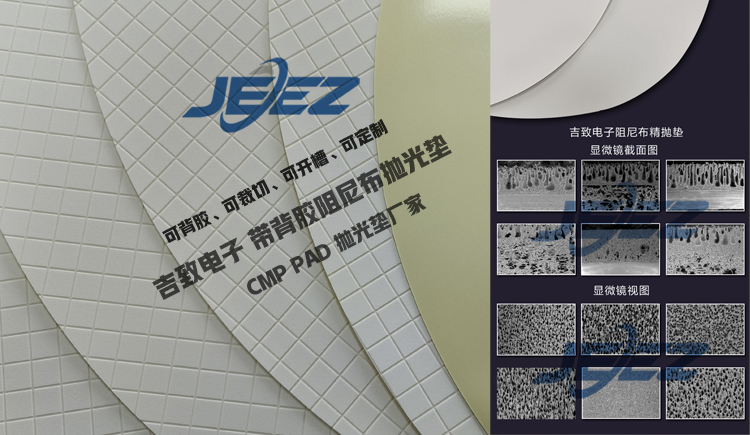

针对不同加工场景,产品还提供“粗抛-精抛”全流程适配方案,通过工艺参数优化,可使单位面积碳化硅衬底的抛光成本再降8%~12%,助力下游企业构建性价比优势,加速国产碳化硅器件的市场化推广。

3.服务升级:定制化适配,全周期保障
区别于海外厂商的标准化供应模式,吉致电子建立了“一对一”定制化服务体系。针对客户的特定抛光工艺(如不同尺寸碳化硅晶圆、不同研磨阶段需求),可在72小时内提供定制化背胶、开槽设计等解决方案,实现抛光效率与表面质量的精准平衡。
同时,组建专业技术服务团队,提供从产品选型、工艺调试到售后维护的全周期支持,响应时间不超过8小时,现场技术支持可实现24小时内抵达,彻底解决了进口产品服务滞后的痛点。目前,该替代方案已通过多家头部碳化硅晶圆厂的验证,批量供货后,客户生产线良率稳定在98%以上,获得行业广泛认可。

国产替代浪潮下:吉致电子的责任与展望
数据显示2024年中国CMP材料市场规模约为18亿元,预计2030年将增长至45亿元,其中CMP抛光垫的国产化率有望提升至35%,成熟制程领域将基本实现自主可控。在这一浪潮中,吉致电子的G804W替代方案,不仅是单一产品的突破,更标志着国产抛光垫在高端碳化硅加工场景的核心竞争力提升。
未来,吉致电子将持续加大研发投入,聚焦8英寸及更大尺寸碳化硅抛光需求,开发更具性能优势的新一代产品,同时深化与下游晶圆厂、抛光液厂商的协同创新,构建“材料-工艺-应用”一体化的国产CMP生态体系。以技术创新打破进口壁垒,以品质服务赋能产业升级,吉致电子将始终作为半导体材料国产替代的坚定践行者,与行业伙伴共筑产业链安全屏障,助力中国第三代半导体产业实现高质量发展。
本文由吉致电子技术团队整理发布,转载请注明出处。
无锡吉致电子科技有限公司
联系电话:17706168670
