在半导体产业的精密制造链条中，每一颗高性能芯片的诞生，都离不开从硅料提纯到芯片封装的数百道工艺环节。其中，硅片抛光作为衔接硅片切割研磨与后续光刻、薄膜沉积的关键工序，堪称半导体制造的“表面精整艺术”——它以纳米级的精度塑造硅片表面形态，直接决定芯片的性能、可靠性与良率。作为深耕电子领域的企业，吉致电子深知这一工艺的核心价值，本文将带您深入解析硅片抛光的技术精髓。

为何硅片抛光是半导体制造的“必答题”？

硅片经过切割、研磨等前道工序后，表面会残留微米级的损伤层、划痕以及高低不平的粗糙结构，同时可能附着杂质颗粒。这些缺陷若不及时处理，会直接导致后续光刻图案失真、薄膜沉积不均匀，甚至引发器件漏电、击穿等致命问题。因此，硅片抛光的核心目标并非简单的“打磨光滑”，而是通过精准控制实现三大关键诉求：

•消除表面损伤，重塑微观平整性：彻底去除前道工艺产生的晶格损伤层和机械划痕，将硅片表面粗糙度降至纳米级甚至亚纳米级，确保表面微观形貌的高度均匀。

•保障尺寸精度，实现全局一致性：严格控制硅片的厚度偏差和平面度，使整片硅片的尺寸精度满足光刻工艺对“基准面”的严苛要求，避免因局部厚度差异导致的曝光误差。

•净化表面环境，提升器件可靠性：通过抛光过程中的物理摩擦和化学作用，清除表面吸附的杂质离子与微颗粒，减少器件制备过程中的缺陷源，从源头提升芯片的使用寿命和稳定性。

主流技术：化学机械拋光（CMP）的“协同魔法”

当前半导体制造中，90%以上的硅片抛光任务由化学机械抛光（CMP）技术承担。这一技术的核心优势在于将“化学腐蚀”与“机械研磨”的协同作用发挥到极致，既避免了单纯机械研磨导致的表面损伤，又解决了单纯化学腐蚀难以控制平整度的难题。其工艺过程的核心逻辑可概括为三大关键要素的精准匹配：

1.核心耗材：抛光液与抛光垫+吸附垫的“黄金搭档”

抛光液是CMP的“化学核心”，通常由研磨颗粒（如二氧化硅、氧化铝）、化学腐蚀剂（如氢氧化钾、双氧水）、稳定剂等成分复配而成。其中，研磨颗粒提供机械研磨的“切削力”，化学腐蚀剂则通过氧化作用将硅片表面的硅原子转化为易被去除的氧化层，二者配合实现高效且低损伤的材料去除。而抛光垫作为“受力载体”，不仅要传递研磨压力，还要通过自身的孔隙结构及时带走抛光产生的废料和热量，维持抛光环境的稳定性。其中吸附垫Template半导体行业的应用，无蜡吸附工艺推升了硅片、晶圆、衬底的抛磨效率与良品率。

2.工艺控制：压力、转速与时间的“精准博弈”

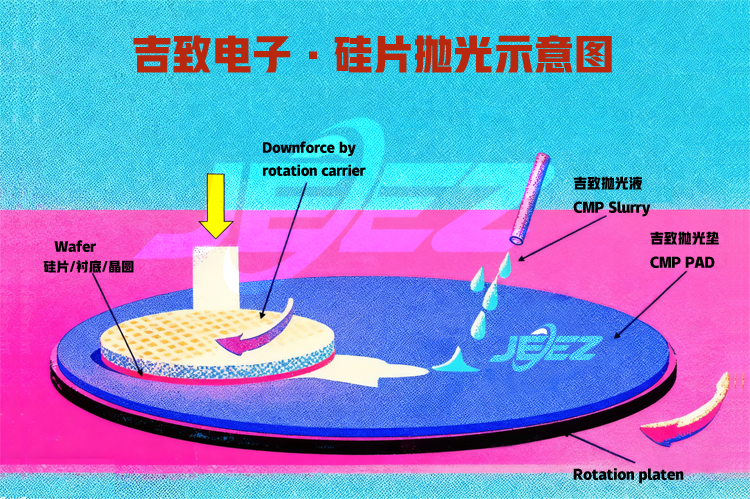

CMP过程中，硅片被吸附在抛光头下方，以特定转速压向旋转的抛光垫，同时抛光液持续均匀喷洒在二者接触界面。抛光压力的大小直接决定材料去除速率，转速比影响抛光均匀性，而抛光时间则精准控制最终的硅片厚度。对于12英寸大尺寸硅片，这些参数的控制精度需达到毫秒级和微米级，任何微小偏差都可能导致整批硅片报废。

3.后道保障：清洗与检测的“双重把关”

抛光结束后，硅片表面会残留抛光液中的颗粒和化学杂质，需通过超声波清洗、超声波清洗等多步清洗工艺彻底去除。清洗后的硅片还需经过严格的质量检测：利用原子力显微镜（AFM）检测表面粗糙度，通过激光干涉仪测量平面度，借助颗粒计数器排查表面杂质——只有所有指标均符合半导体级标准的硅片，才能进入后续光刻工序。

技术演进：紧跟芯片制程升级的“精度竞赛”

随着芯片制程从微米级迈向7nm、5nm甚至更先进的节点，硅片抛光的技术要求也在不断突破。例如，对于3D NAND闪存所用的硅片，不仅需要表面平整度更高，还需实现“全局平坦化”以适配多层堆叠结构；而对于功率半导体所用的厚硅片，抛光过程中还需兼顾厚度均匀性与机械强度的平衡。为应对这些挑战，抛光技术正朝着“耗材定制化”“工艺智能化”方向演进，通过AI算法实时调整抛光参数，结合定制化抛光液配方，满足不同芯片场景的个性化需求。

吉致电子：以工艺认知赋能产业价值

硅片抛光作为半导体制造的“基础工程”，其技术水平直接反映产业的精密制造能力。吉致电子始终关注半导体核心工艺的技术演进，从上游材料到下游应用，提供半导体硅片CMP抛光耗材和解决方案：硅片抛光液、硅片抛光垫、硅片吸附垫等，深入理解各环节的技术痛点与需求。未来，我们将持续以专业视角整合行业资源，为客户提供更具价值的电子器件解决方案，与产业伙伴共同推动半导体制造技术的迭代升级。

本文由吉致电子技术团队整理发布，转载请注明出处。
