2025碳化硅衬底CMP工艺流程
碳化硅衬底CMP工艺流程如下:
1、准备工作:对碳化硅SiC衬底进行清洗和预处理,去除表面的灰尘、油污等杂质,保证衬底表面洁净。同时,检查CMP抛光设备是否正常运行,调整好吉致电子碳化硅专用抛光垫的平整度和压力等参数。
2、抛光液涂覆:通过自动供液系统,按照一定的流量和频率进行参数调整,确保抛光液在抛光过程中始终充足且均匀分布。

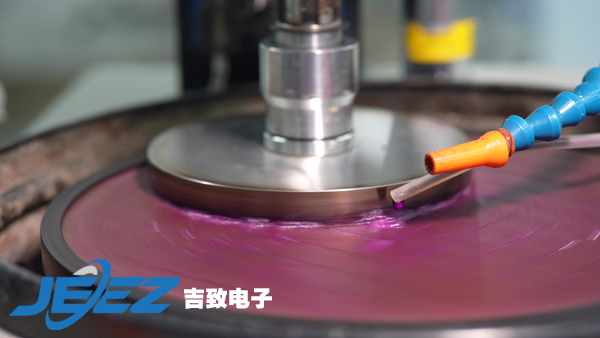

3、CMP抛光过程:将SiC衬底固定在抛光机的承载台/无蜡吸附垫,使其与涵养抛光液的抛光垫接触。抛光机带动衬底和抛光垫做相对运动,在一定的压力和转速下,抛光液中的磨料对碳化硅衬底表面进行机械磨削,同时抛光液中的化学试剂与衬底表面发生化学反应,形成一层易于去除的反应层,通过CMP机械磨削和化学反应的协同作用,实现碳化硅衬底表面材料的去除和表面平坦化。
4、实时监测:在抛光过程中,采用在线监测技术,如激光干涉仪、原子力显微镜等,实时监测衬底表面的平整度、粗糙度等参数,以便及时调整抛光工艺参数,确保抛光质量符合要求。
5、后处理:抛光完成后,将碳化硅衬底从承载台/无蜡吸附垫上取下,进行清洗、干燥等后处理操作。清洗主要是去除衬底表面残留的抛光液和磨料颗粒,防止其对后续工艺产生影响。干燥后,对衬底进行全面的质量检测,包括表面粗糙度、平整度、厚度均匀性等指标。
吉致电子CMP抛光耗材厂家针对碳化硅SiC抛光的4道工艺制程搭配不同型号研磨液、抛光液和抛光垫(粗磨垫/精磨垫/粗抛垫/精抛垫)。在研磨和抛光应用中提高碳化硅衬底表面质量,同时显著提高材料去除率。
无锡吉致电子科技有限公司
联系电话:17706168670
