吉致电子--单晶硅与多晶硅的区别
吉致电子粒径小于100nm的球形氧化铈抛光液可用于单晶硅片表面CMP及多晶硅CMP。下面简单谈谈单晶硅和多晶硅的区别:
单晶硅和多晶硅是两种不同的硅材料,它们的主要区别在于晶体结构、物理性质和用途等方面。
①晶体排列组成不一样:
单晶硅是由许多晶体周期性排列而成的,其晶体结构具有高度的有序性和一致性,因此其晶体内部的原子排列和晶体缺陷都比较少。
多晶硅是由许多小的晶体组成的,每个小晶体的晶体结构都有一定的差异,因此其晶体内部的原子排列和晶体缺陷都比较复杂。
②晶体结构高度不同,物理性质不同
由于单晶硅的晶体结构高度有序,其物理性质也相对比较均匀,具有较高的电子迁移率和载流子浓度,因此适合用于制造高性能的电子器件,如半导体器件等。
而多晶硅的物理性质则相对不均匀,其电子迁移率和载流子浓度较低,因此适合用于制造低成本的电子器件,如液晶显示器、LED等。
③应用领域不同
单晶硅和多晶硅的用途也有所不同。
单晶硅主要用于制造高性能的电子器件和高精度的光学器件,如激光器、光学滤波器等。而多晶硅则主要用于制造低成本的电子器件和大规模的光伏器件,如太阳能电池等。
总之,单晶硅和多晶硅是两种不同的硅材料,它们在晶体结构、物理性质和用途等方面都有所不同。根据不同的应用需求,可以选择合适的材料进行制造和应用。

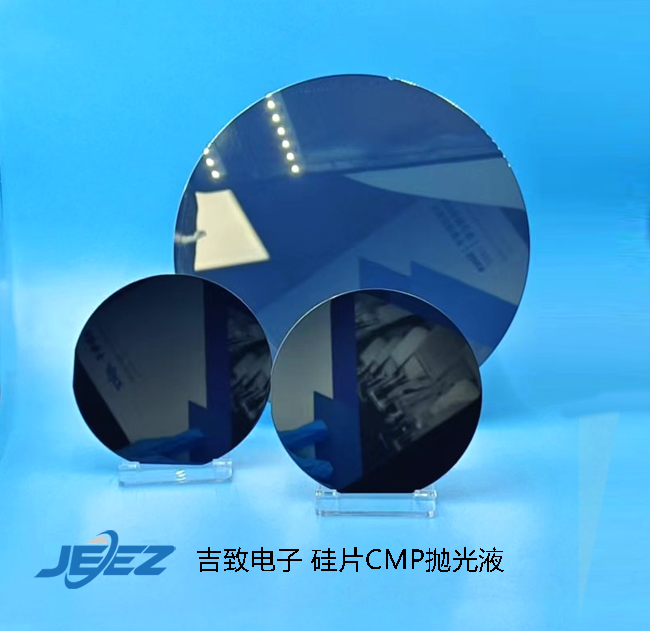

吉致电子为单晶硅、多晶硅提供不同CMP抛光解决方案,有效提升硅晶圆表面精密度,提高抛光效率及得到很低的表面粗糙度使产品表面光亮有达到镜面效果。
