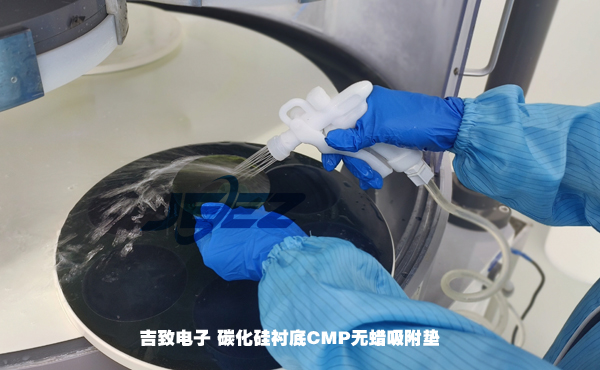

碳化硅SiC衬底在CMP研磨抛光工艺中使用吉致电子无蜡吸附垫的好处主要体现在以下几个方面：

①稳定性与吸附力真空吸附原理优势：利用真空吸附，可在吸附垫与衬底间形成强大负压，使衬底与吸附垫紧密贴合。如在化学机械抛光（CMP）中，能让晶圆衬底在高速旋转和研磨压力下保持原位，避免位移和晃动，确保抛光均匀性。
②降低破片率：吉致电子半导体无蜡吸附垫强而稳定的吸附力可均匀分散外力，防止局部受力过大。在超薄晶圆或大尺寸晶圆抛光时，能有效避免因吸附不稳导致的晶圆破裂，提高生产效益。
③简化工艺流程无需除蜡环节：传统吸附垫常需涂蜡辅助吸附，后续需专门除蜡工序，涉及有机溶剂清洗等多个步骤。吉致电子碳化硅无蜡吸附垫template省去此环节，减少了工艺步骤，缩短了生产周期。
④提高整体效率：减少工艺步骤意味着设备占用时间和人力投入减少，可实现更快速的晶圆周转，提高生产线整体效率，在大规模生产中优势更明显。
⑤提高产品质量稳定控制TTV等数据：吸附力稳定使碳化硅衬底在加工中保持稳定姿态，避免因吸附力波动导致的衬底变形或位移。先进测量技术表明，使用碳化硅无蜡吸附垫可将TTV控制在极小范围内，确保晶圆厚度均匀性，为后续光刻、蚀刻等工艺提供良好基础。

⑥提升产品良率：TTV等关键参数的精准控制能减少芯片制造中的缺陷和误差，提高芯片性能一致性和可靠性，降低不良品率，提高产品市场竞争力。
⑦可重复使用材料耐用性：碳化硅材料具有高强度、高硬度和良好的化学稳定性，能承受多次吸附、解吸循环及各种加工环境考验，不易磨损、变形或老化。
⑧降低成本效益显著：可重复使用大幅降低了吸附垫采购成本，减少废弃物产生，降低处理成本，在长期生产中能为企业节省大量资金。
⑨定制灵活性，满足多样化需求：吉致电子可根据客户要求，不同半导体工艺和设备定制尺寸、厚度和形状。如针对特殊尺寸或形状的晶圆、特定加工区域需求，能提供个性化吸附垫解决方案。
⑩适应工艺发展：随着半导体技术向大尺寸晶圆、三维集成等方向发展，可定制的碳化硅衬底、晶圆无蜡吸附垫、抛光垫能快速适应变化，为新工艺提供支持。
使用无蜡吸附垫最重要的一点是顺应环保和可持续发展的趋势，安全无有害溶剂使用，传统除蜡工艺使用的有机溶剂多具有挥发性和毒性，会污染空气和水源。碳化硅无蜡吸附垫无需使用这些溶剂，从源头上消除了污染和安全风险，有助于企业满足环保法规要求，推动半导体行业绿色发展。

无锡吉致电子科技有限公司
