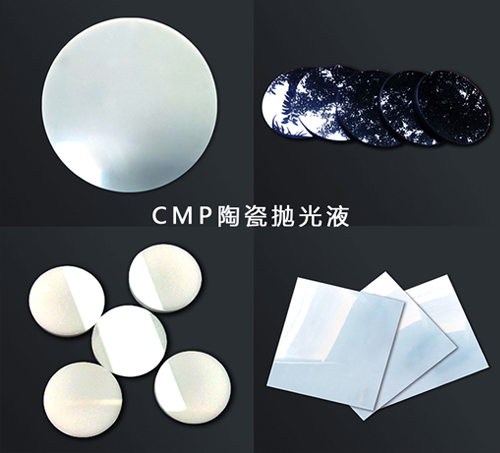

氮化铝/氮化硅(AlN/SiN)陶瓷基板的研磨抛光
氮化铝/氮化硅(AlN/SiN)陶瓷基板的研磨抛光,需要用粗抛和精抛两道工艺。粗抛液用来研磨快速去除表面缺陷和不良,精细抛光液用来平坦工件表面提升精度。吉致电子陶瓷专用研磨液/抛光液能减少研磨时间,同时提高陶瓷工件抛光的质量,帮助客户缩短工时提高工作效率。

陶瓷基板的研磨过程一般包括双面研磨(35-60分钟)和精细抛光(120分钟)。在不到2.5小时的时间里,得到10-15纳米的Ra。
氮化铝/氮化硅散热衬底抛光方案:①双面研磨(35-60分钟)搭配吉致电子类多晶研磨液 ②超精细抛光(240-480分钟):纳米金刚石研磨液 + 研磨垫
吉致电子抛光液厂家,研发生产硬质陶瓷、氮化铝基材、氮化硅基材等提供精密研磨抛光耗材及工艺,为您提供品质CMP抛光配套产品和设备及抛光解决方案,让解决您的抛光难题。
本文由无锡吉致电子科技原创,版权归无锡吉致电子科技,未经允许,不得转载,转载需附出处及原文链接。http://www.jzdz-wx.com/
