陶瓷覆铜板（如Al2O3、AlN陶瓷基覆铜板）作为高功率电子器件（如IGBT、LED芯片）的关键载体，对表面质量和性能有严苛要求：极低表面粗糙度：陶瓷基板与金属铜层的结合面需平整光滑，否则会导致覆铜时出现气泡、分层，影响导热性和电气可靠性；无损伤表面：陶瓷材料脆性高，传统机械抛光易产生划痕、微裂纹，破坏绝缘性能和结构强度；高精度厚度控制：部分高频、高功率场景下，陶瓷基板厚度公差需控制在±5μm内，直接影响器件封装密度和散热效率。这些需求恰好与化学机械拋光（CMP）“化学腐蚀+机械研磨”的复合作用机制高度匹配，成为其首选工艺的核心前提。

适用CMP工艺适配陶瓷覆铜板的四大核心优势——

1.实现“超平整+无损伤”表面，解决陶瓷脆性难题

传统机械抛光（如砂轮研磨、金刚石抛光）依赖硬颗粒的机械切削，易在陶瓷表面产生深度达1-5μm的划痕和亚表面损伤层，且表面粗糙度（Ra）通常仅能达到0.1-0.5μm，无法满足覆铜结合需求。

而CMP通过以下机制突破瓶颈：

化学作用先行：抛光液中的化学试剂（如弱酸性溶液、氧化剂）会在陶瓷表面形成一层易被去除的软化层（如Al?O?陶瓷表面生成的氢氧化铝），降低机械研磨阻力；

机械作用协同：抛光垫（如聚氨酯垫）带动抛光颗粒（如SiO?、Al?O?微粉）对软化层进行温和研磨，避免直接切削陶瓷基体；

最终效果：可将陶瓷表面粗糙度降至Ra≤0.01μm（镜面级别），且亚表面损伤层深度控制在50nm以内，完全消除划痕、微裂纹，为后续覆铜（如DBC、AMB工艺）提供“无缺陷结合面”，显著降低分层风险。

2.精准控制厚度与平整度，适配高功率器件封装

高功率电子器件（如新能源汽车IGBT模块）对陶瓷覆铜板的“厚度均匀性”和“平面度”要求极高：若厚度偏差超过10μm，会导致焊接时压力不均，影响散热通道；若平面度差，会造成芯片与基板接触不良，引发局部过热。

CMP工艺的“可控性”在此处体现关键价值：

厚度精度可控：通过调整抛光压力（通常0.1-0.5MPa）、转速（50-150rpm）和时间，可实现陶瓷基板厚度公差控制在±2μm以内，远优于传统机械拋光的 ±10μm；

全局平整度优化：CMP属于“全局抛光”，能同时修正陶瓷表面的宏观起伏（如翘曲）和微观不平整，使基板全局平面度（WARP）控制在0.1mm/m以下，确保后续覆铜层厚度均匀（铜层偏差≤3μm），避免因局部铜层过薄导致的电流集中问题。

3.适配陶瓷与金属的复合结构，兼容覆铜后二次抛光

陶瓷覆铜板的制造流程中，部分场景需在“陶瓷覆铜后”进行二次抛光（如去除铜层表面氧化层、优化铜层平整度），而CMP工艺的“材料选择性”可完美适配这一需求：

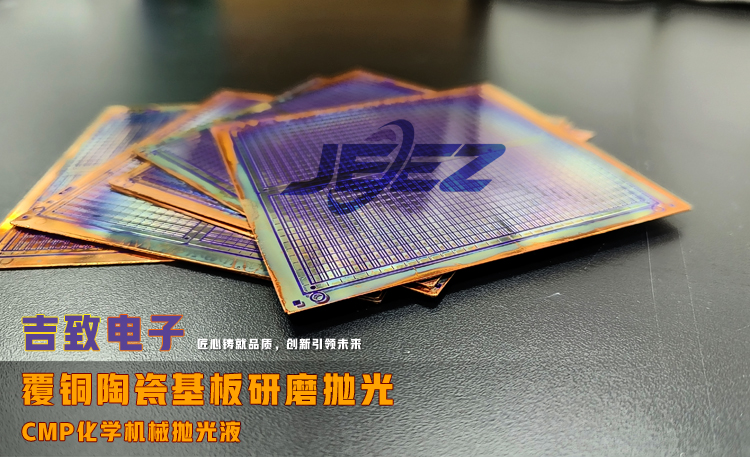

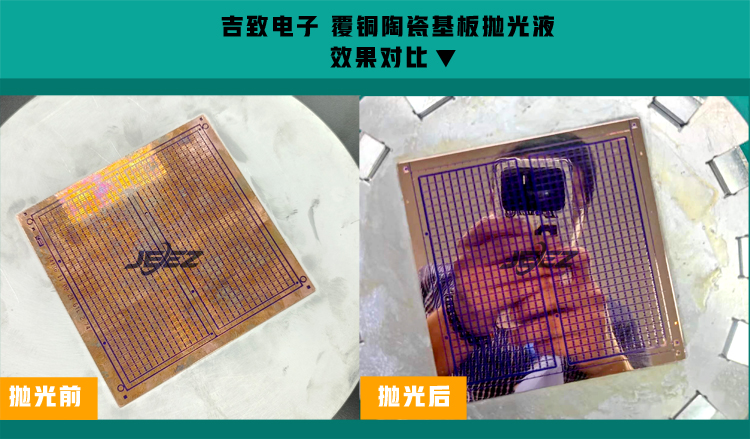

差异化抛光：通过调整抛光液成分（如添加铜缓蚀剂），可实现“只抛光铜层、不损伤陶瓷基板”—— 例如在AMB工艺（活性金属钎焊覆铜）后，CMP能将铜层表面粗糙度从Ra 0.5μm降至Ra 0.02μm，同时避免陶瓷表面被腐蚀；

无金属污染：传统机械拋光易产生金属碎屑（如铜粉）嵌入陶瓷孔隙，导致绝缘性能下降，而CMP通过抛光液循环过滤系统，可实时清除研磨碎屑，确保陶瓷表面无金属残留，绝缘电阻保持在10¹²Ω 以上。

4.规模化生产适配性强，平衡质量与效率

陶瓷覆铜板作为电子器件的核心耗材，需满足规模化量产需求（如单日产能1000片以上），CMP工艺的“量产兼容性”是其替代传统工艺的重要因素：

批量化处理：CMP设备可实现多片基板（如12片 / 批次）同时抛光，单批次处理时间仅需10-20分钟，远快于传统手工抛光（单片刻蚀需1小时以上）；

工艺稳定性高：通过自动化控制系统（如压力反馈、抛光液浓度监测），可实现不同批次产品的质量一致性（厚度偏差≤3%），降低因人工操作导致的良率波动；

成本可控：尽管CMP初始设备投入较高，但随着抛光液循环利用技术（如纳米颗粒回收）和抛光垫寿命延长（从500片 / 垫提升至1000片 / 垫），单位产品抛光成本已降至传统工艺的1.2倍以内，且良率提升（从85% 至98%）进一步摊薄总成本。

陶瓷覆铜板的CMP抛光工艺是一种面向高端应用的精密制造技术。它通过创造超平滑的铜表面，极大地提升了DCB的键合质量、界面可靠性、散热性能和图形加工精度。虽然会增加制造成本，但对于追求极致性能的碳化硅/氮化镓功率模块、航空航天、大功率激光器等前沿领域，CMP抛光已成为确保产品成功和可靠性的关键技术之一。吉致电子CMP研磨液通过“材质适配 - 精度控制 - 效率提升 - 环保合规”的全维度优化，精准匹配中高端陶瓷覆铜板的制造需求，专用技术团队为您解决陶瓷覆铜板抛光难题。
