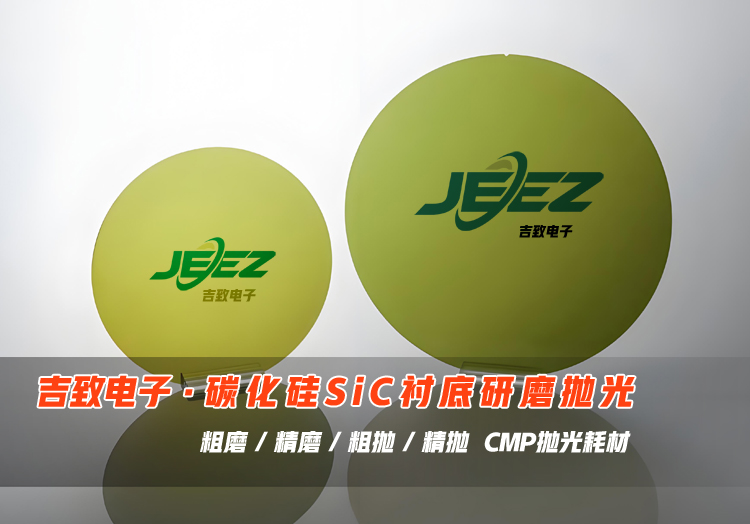

随着第三代半导体产业的蓬勃发展，碳化硅(SiC)衬底凭借其卓越性能，正在新能源汽车、5G通信、智能电网等领域掀起技术革命。作为国内半导体材料解决方案提供商，吉致电子深耕碳化硅衬底CMP抛光液研发，为行业提供高性能、高稳定性的抛光解决方案。

碳化硅衬底：高端应用行业的基石

碳化硅衬底因其宽禁带、高导热等特性，成为制造高压、高温、高频器件的理想选择。在新能源汽车领域，采用SiC衬底的功率模块可使逆变器效率提升5-10%；

在5G基站中，基于SiC衬底的射频器件能显著提升信号传输效率。这些高端应用对衬底表面质量提出严苛要求，表面粗糙度需控制在0.5nm以下。

吉致电子碳化硅衬底CMP抛光液的核心优势

针对碳化硅材料硬度高、化学惰性强的特点，吉致电子创新研发的碳化硅抛光液具有以下突出优势：

1，采用专利配方的纳米复合磨料，实现高效去除与低损伤的完美平衡

2，专利配方的氧化催化体系，显著提升抛光效率30%以上

3，表面平整度控制能力，粗糙度可达0.2nm以下

4，稳定的分散体系，确保一致性和重复性

技术赋能产业升级

吉致电子持续投入半导体抛光液及CMP耗材研发，已形成覆盖4-8英寸碳化硅衬底的完整CMP抛光液产品线。我们的解决方案具有：

1，更优的抛光速率与表面质量

2，更低的缺陷率与生产成本,

3，更好的工艺兼容性与稳定性

未来，吉致电子将继续深化技术创新，与产业链伙伴携手，共同推动碳化硅半导体技术的进步与应用落地。我们期待为更多客户提供优质的CMP抛光解决方案，助力中国半导体产业高质量发展。
