一片薄如蝉翼的硅晶圆，如何承载上百亿颗晶体管，同时保持镜面般平整？这背后，离不开被誉为半导体制造“灵魂工艺”的关键技术——CMP化学机械研磨抛光。

一、CMP化学机械抛光：让芯片“立”起来的隐形功臣

CMP（Chemical Mechanical Polishing，化学机械研磨抛光）是集成电路制造中实现晶圆表面全局平坦化的核心工艺。它通过化学腐蚀与机械研磨的协同作用，去除晶圆表面多余材料，让每一层电路都“踩”在同一水平面上。

随着芯片制程迈入3nm、2nm时代，单层电路厚度仅有几个原子层。如果表面起伏过大，后续光刻、沉积等工序将无法对准，轻则良率下降，重则整片晶圆报废。可以说，没有CMP，就没有先进制程。

二、原理揭秘：化学+机械的“双剑合璧”

CMP的核心，是“化学”与“机械”的精妙配合：

化学作用：抛光液中的化学成分与晶圆表面材料发生反应，生成易于去除的软质层；

机械作用：抛光垫与晶圆相对运动，借助研磨颗粒将软质层物理剥离；

两者同步进行，实现“边反应、边去除”的连续平坦化。

这种“刚柔并济”的方式，既高效去除材料，又避免损伤下层电路，是其他单一工艺无法替代的。

三、CMP抛光流程解析：从粗抛到精抛的多道工序

主流硅片CMP通常要经过多道抛光：

①粗抛：快速去除表面损伤层与大部分多余材料；

②精抛：进一步降低表面粗糙度，达到纳米级平整度；

③终抛与清洗：去除残留颗粒与化学物质，确保表面洁净。

每道工序对耗材选择和参数设置都有严苛要求，这也是CMP的“技术含量”所在。

四、抛光耗材：CMP工艺的“核心三件套”

围绕CMP工艺，核心耗材可归纳为三大类：

抛光液（Slurry）：决定化学反应速率与选择比，被誉为CMP的“血液”；

抛光垫（Pad）：承载研磨颗粒、提供机械作用，是CMP的“肌肉”；

无蜡吸附垫（Template）：用于晶圆背面承载与固定，堪称“无形之手”。

三大耗材协同工作，共同决定了CMP的抛光质量与良率。

五、吉致电子：国产CMP耗材的创新力量

作为国内CMP抛光耗材领域的专业供应商，吉致电子深耕半导体材料赛道，为晶圆厂提供高性能、高稳定性的耗材解决方案。围绕CMP关键环节，吉致电子构建了抛光液、抛光垫、无蜡吸附垫三大核心产品线：

①吉致电子CMP抛光液slurry：针对硅、介质、金属等材质提供定制配方，兼顾高去除速率与良好选择比；

②吉致电子CMP半导体抛光垫：优化发泡结构与表面纹理，提升研磨均匀性与使用寿命；

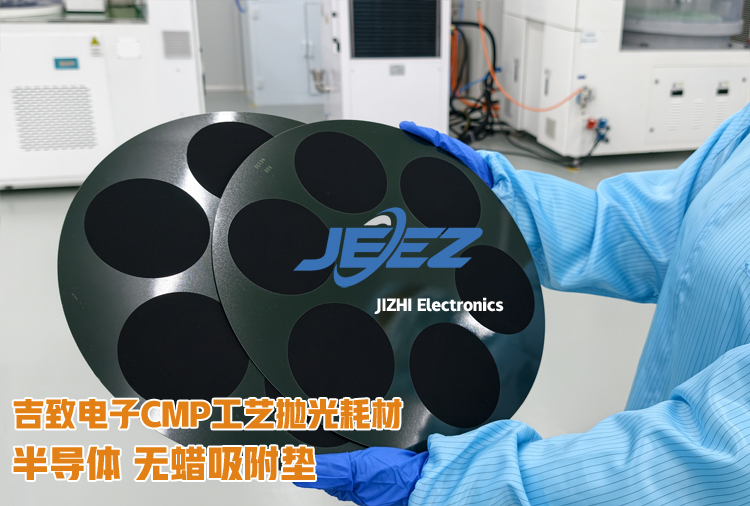

③吉致电子Template无蜡吸附垫：替代传统蜡粘工艺，免加热脱蜡、无残留污染，显著提升清洗效率与良率。

产品可适配不同制程节点与客户产线，在去除速率、表面缺陷率、寿命稳定性等指标上表现优异，能帮助客户提升CMP良率、降低单片耗材成本。无论是逻辑、存储芯片，还是功率器件、第三代半导体，吉致电子都能提供专业的耗材选型与工艺支持。

六、结语：小耗材，大“芯”未来

CMP抛光耗材看似不起眼，却是支撑先进制程不断向前的重要基石。国产替代加速的当下，唯有以匠心打磨每一份耗材，才能让中国“芯”走得更稳更远。

想了解更多CMP工艺与耗材方案？欢迎联系吉致电子，一起为先进制造保驾护航！
