在半导体制造中，晶圆表面平整度直接决定芯片的性能与良率。随着制程不断向7nm、5nm演进，对平坦化的要求日益严苛。CMP（Chemical Mechanical Polishing，化学机械抛光）正是解决这一难题的核心工艺。无锡吉致电子小编将系统介绍CMP工艺的原理、应用与关键耗材。

一、CMP化学机械抛光是什么

CMP化学机械抛光，全称Chemical Mechanical Polishing，是一种将化学反应与机械研磨相结合的表面平坦化技术。它通过抛光液（Slurry）的化学腐蚀作用与抛光垫（Pad）的机械摩擦协同进行，去除晶圆表面多余的导电或介电材料，使晶圆达到纳米级平整度，被业界称为晶圆表面的打磨师。

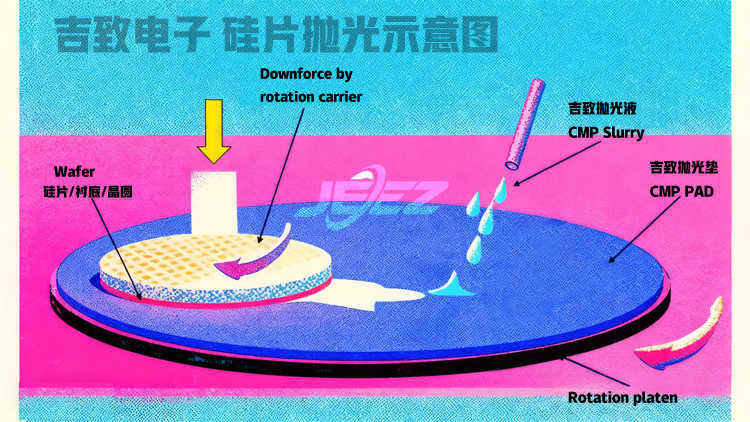

二、CMP工艺的工作原理

CMP的核心在于化学与机械的协同，主要分三步：

①化学反应：抛光液中含氧化剂、络合剂等成分，选择性腐蚀晶圆表面，生成易于去除的软质层。

②机械研磨：抛光头将晶圆压向旋转的抛光垫，磨料颗粒通过摩擦去除软质层。

③物质传输：抛光液持续流动，带走研磨产物，避免二次污染与划伤。

三者协同，可在不损伤下层结构的前提下实现全局平坦化。

三、CMP工艺的主要应用领域

CMP广泛应用于半导体制造的多个关键环节：

①晶圆制造：铜互连（Cu CMP）、层间介质（ILD CMP）、浅沟槽隔离（STI CMP）

②先进封装：硅通孔（TSV）、重布线层（RDL）等2.5D/3D封装环节

③化合物半导体与MEMS：SiC、GaAs等材料的精密表面处理

④光电与存储：蓝宝石衬底、硬盘基片等的超精密抛光

可以说，CMP是现代半导体产业链中不可或缺的一环。

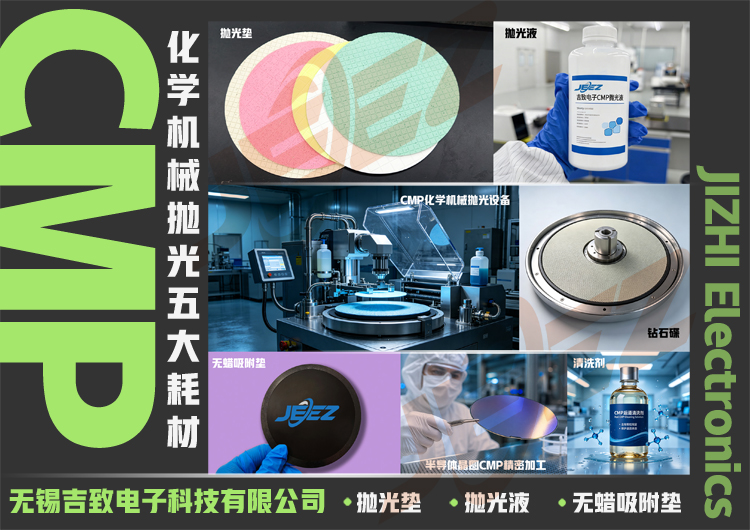

四、CMP抛光耗材的关键作用

CMP的最终效果，很大程度上取决于抛光耗材的性能，主要包括：

①抛光液（Slurry）：决定反应速率、选择比与缺陷率

②抛光垫（Pad）：影响研磨均匀性与寿命

③无蜡吸附垫（Template：）真空吸附贴合晶圆，在抛光过程中起到缓冲与均匀施压的作用

④修整器（Conditioner）：保持抛光垫粗糙度，确保工艺一致性

⑤清洗液：CMP后清洗，去除颗粒残留与金属污染

优质耗材能显著提升良率、降低缺陷率，并减少单片成本。

五、吉致电子——专业的CMP抛光耗材厂家

在CMP抛光耗材领域，吉致电子深耕多年，是国内专注于CMP抛光耗材研发、生产与服务的厂家之一。公司围绕半导体、先进封装、平板显示等高端制造需求，构建了完整的产品矩阵，可为客户提供：

• 适配多种工艺节点的CMP抛光液定制方案

• 高耐磨、长寿命的CMP抛光垫

• 标准及定制的修整器、清洗液配套耗材

• 工艺调试、现场技术支持与快速响应的售后服务

吉致电子坚持自主研发，所有产品均经过严格的晶圆级验证，能够稳定匹配国内外主流CMP设备，帮助客户在良率与成本之间取得最佳平衡。

总而言之，CMP化学机械抛光是半导体迈向更高制程的关键技术，抛光耗材的品质直接决定其表现。选择一家技术扎实、服务可靠的耗材合作伙伴，对制造企业尤为重要。吉致电子愿与广大客户携手同行，为中国半导体产业的自主可控与高质量发展贡献力量。如需了解更多CMP抛光液、抛光垫及配套耗材的技术参数与定制方案，欢迎联系吉致电子获取技术及样品支持。
