Suba600抛光垫详解:晶圆CMP抛光主力耗材国产替代方案落地

文章出处:责任编辑:人气:-发表时间:2026-09-21 16:49【

在半导体晶圆、光学晶体的CMP化学机械抛光(粗抛/中抛)工序中,Suba600抛光垫是行业公认的经典主力耗材。这款无纺布抛光垫,凭借稳定的去除速率、优异的晶圆平坦度控制能力,被广泛应用于硅片、碳化硅、蓝宝石、砷化镓等各类衬底加工场景,是半导体前道抛光工序不可或缺的核心耗材,为后续精抛工艺筑牢品质基础。

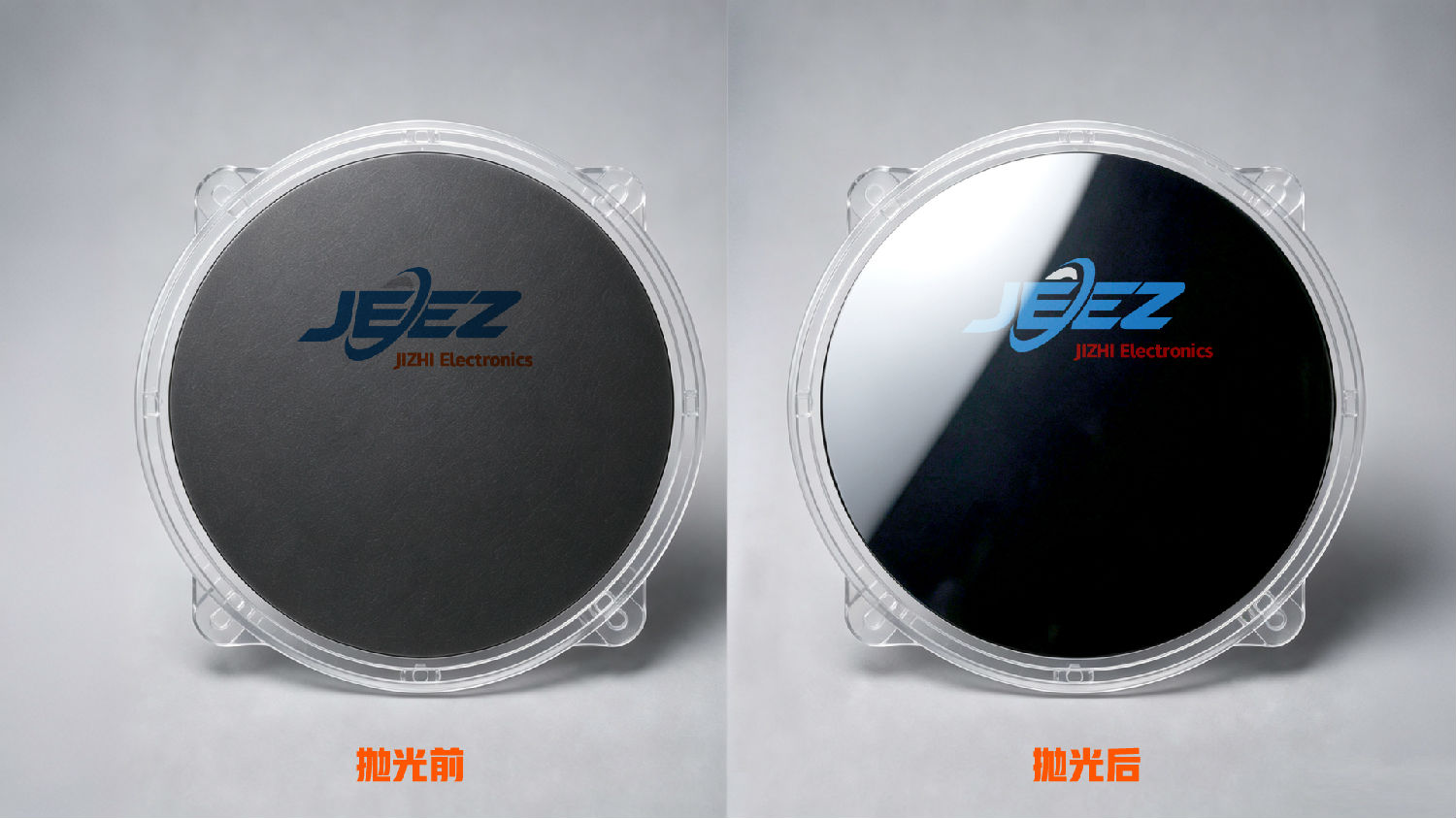

晶圆抛光垫CMP关键耗材厂家 吉致电子

长期以来,国内高端晶圆一次抛光工序高度依赖进口Suba600抛光垫,不仅采购成本高、交货周期不可控,还极易因海外供货波动导致产线停工,成为制约半导体衬底加工企业降本增效、供应链自主可控的痛点。针对这一行业难题,吉致电子深耕CMP抛光耗材研发生产多年,成功推出对标进口Suba600的国产替代CMP抛光垫,经过多轮上机实测与量产验证,性能全面对标进口产品,已实现规模化落地应用。

一、Suba600抛光垫核心基础参数

Suba600是一款低压缩、高刚性的无纺布抛光垫,专为晶圆中粗抛光工况定制,适配绝大多数半导体与光学材料抛光工艺,核心参数清晰、工艺适配性极强:

基材材质:聚氨酯浸渍聚酯无纺布,兼顾韧性与研磨刚性

标准厚度:1.27mm(50mil),适配主流CMP抛光设备

表面硬度:Asker C约80,硬质垫体,抗形变能力强

压缩率:约4%,超低压缩特性,有效避免抛光塌垫

可选款式:光面、压纹、开槽、打孔,可按需定制,优化抛光液流通效率

适用工序:半导体晶圆粗抛、中间抛光,同时适配光学玻璃、精密陶瓷、特种金属中粗抛光

适配材料:硅片、蓝宝石、碳化硅(SiC)、氮化镓(GaN)、砷化镓(GaAs)、铌酸锂、钽酸锂、熔融石英等

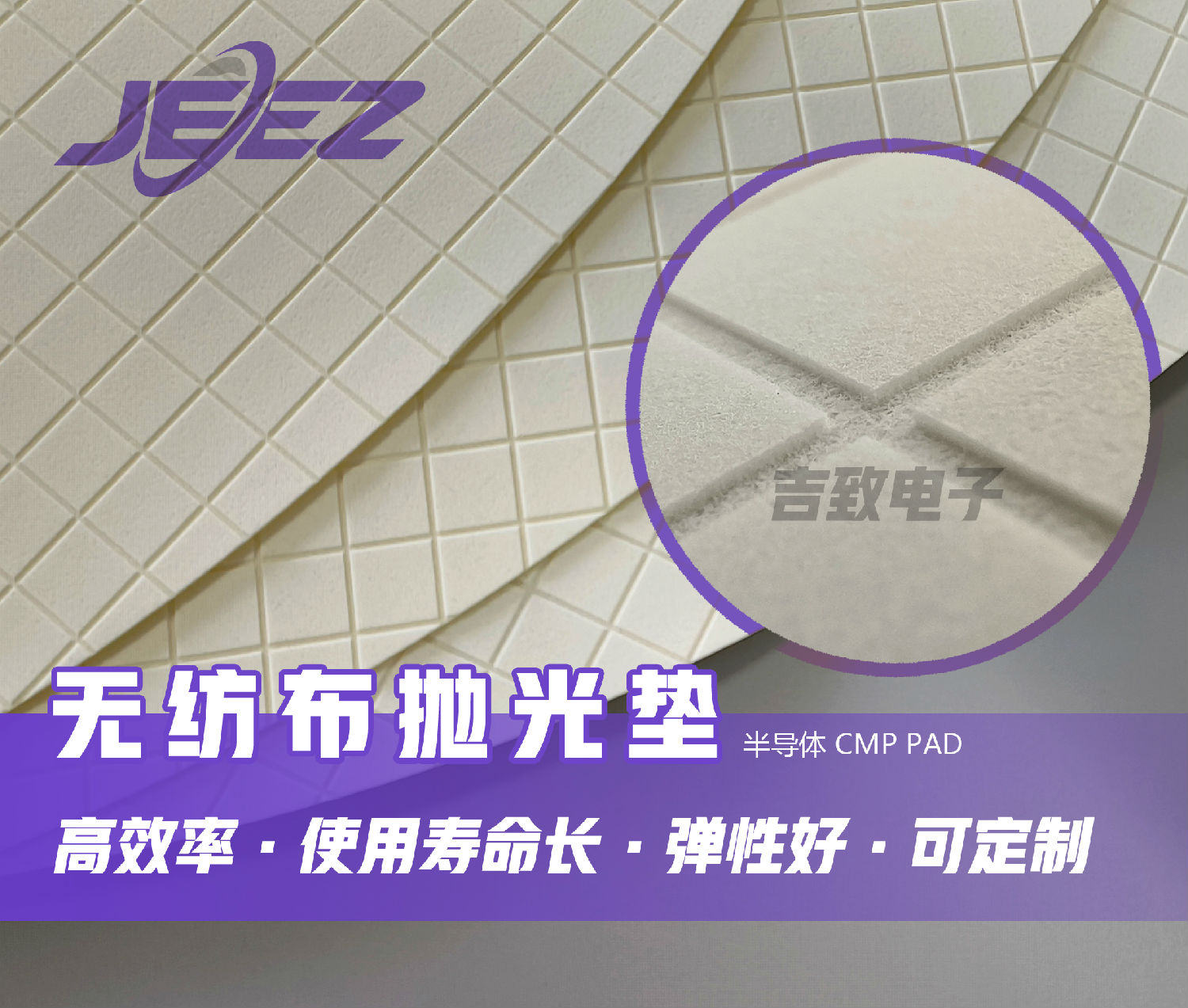

半导体无纺布:半导体晶圆粗抛、中间抛光,同时适配光学玻璃、精密陶瓷、特种金属中粗抛光 吉致电子

二、进口Suba600抛光垫核心优势与行业痛点

1.产品核心优势

Suba600抛光垫最大的核心优势就是低压缩、高刚性、稳定性强。相较于常规软质抛光垫,其抛光受压过程中形变量极小,不会出现塌垫、偏磨问题,能够精准锁定晶圆工件轮廓,高效去除衬底表面余量,精准把控晶圆边缘平坦度。

同时,垫体内部孔隙分布均匀,搭配开槽、打孔结构设计,可让抛光浆料顺畅循环流通,及时带走抛光产生的微碎屑,从源头减少晶圆雾面、划痕、颗粒残留等缺陷问题。在多步抛光工艺流程中,Suba600可作为前道粗抛、中抛专用耗材,搭配终抛垫使用,助力企业实现低缺陷、超平整的晶圆成品效果,且批次加工一致性、重复性极佳,完美适配量产工况。

2.进口产品行业痛点

尽管进口Suba600抛光垫性能稳定,但长期以来的进口依赖,让国内半导体加工企业面临诸多难题:进口采购周期长、物流成本高、供货时效性无法保障,一旦海外供应链波动,直接影响整条抛光产线的量产进度;同时进口耗材定价高昂,长期采购大幅增加企业生产成本,压缩产品利润空间,高端CMP抛光垫国产化替代成为行业刚需。

三、吉致电子Suba600国产替代抛光垫:性能对标,落地即用

聚焦半导体抛光耗材国产化痛点,吉致电子依托多年CMP抛光垫研发生产经验,自主攻坚纤维选材、聚氨酯浸渍工艺、表面结构处理等核心技术,打造出对标进口Suba600的国产无纺布抛光垫,拥有多项自研专利,经过数十家半导体、光学晶体企业上机实测,性能、稳定性完全满足量产标准,实现真正意义上的进口平替。

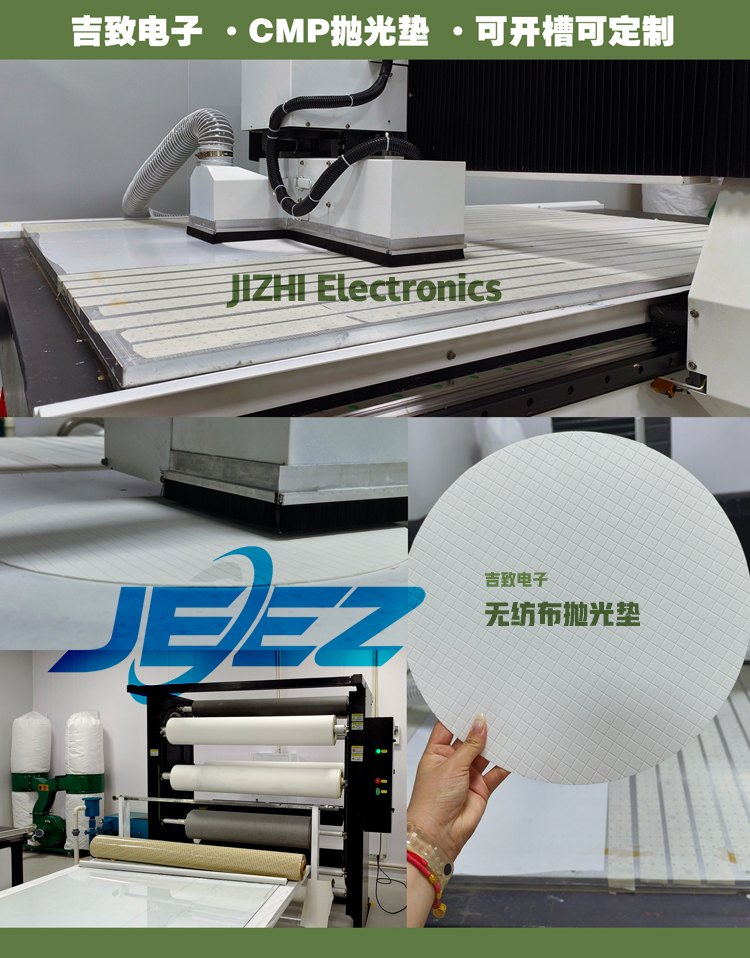

吉致电子抛光垫 开槽定制.jpg

1.核心性能对标进口,品质稳定可控

吉致电子国产替代抛光垫完美延续Suba600低压缩、高刚性的核心特性,垫体硬度、压缩率、孔隙结构与进口产品高度匹配。抛光去除速率、晶圆全局平坦度、边缘平整度等核心工艺指标,均可对标进口Suba600,抛光过程浆料流通顺畅、掉屑量少,大幅降低晶圆表面缺陷率,批次一致性、使用寿命均达到行业量产标准。

2.高适配易落地,无需改动产线

产品支持定制化工艺调整,可根据客户现有CMP抛光设备、抛光浆料型号、衬底材料特性,灵活调整垫体配方、表面压纹、开槽打孔样式,无需企业大规模改造现有产线工艺,上手门槛低、替换零压力,可快速实现进口耗材替换量产。

3.国产供应链优势,降本提效

相较于进口Suba600抛光垫,吉致电子国产抛光垫具备实打实的供应链与服务优势:本土化生产交付,交货周期可控,彻底解决供货延期风险;亲民的采购价格,大幅降低企业耗材采购成本与综合生产成本;全程一对一专属售后,工程师可上门提供工艺匹配、垫面修整、参数调试等一站式服务,精准解决抛光良率偏低、耗材寿命不足、划痕管控难等生产问题,助力企业规避供应链风险、提升生产效率。

四、量产落地场景,多行业批量应用

目前,吉致电子对标Suba600的国产CMP抛光垫,已成功应用于硅片、碳化硅、蓝宝石、砷化镓、铌酸锂、钽酸锂等各类半导体衬底、光学晶体中粗抛光场景,适配实验室小批量试样、工厂规模化量产等全场景需求,可随时对接客户试样测试、工艺优化需求。

结语

半导体耗材国产化,不是简单的产品复刻,而是工艺、稳定性、一致性的全方位升级。吉致电子始终深耕CMP抛光耗材领域,持续迭代抛光垫配方与生产工艺,不断优化产品性能与量产稳定性,致力于为国内晶圆、光学晶体制造企业提供高性价比、高稳定性、可落地的国产抛光垫替代方案,助力半导体产业链自主可控。

如需Suba600国产替代抛光垫试样、工艺调试、定制化方案对接,欢迎随时联系吉致电子,获取专属抛光耗材解决方案。
