碳化硅衬底抛光液的特点
碳化硅半导体晶片的制作一般在切片后需要用CMP抛光液进行抛光,以移除表面的缺陷与损伤。
碳化硅(Sic)晶片以高纯硅粉和高纯碳粉作为原材料,采用物理气相传输法(PVT)生长碳化硅单晶,再在衬底上使用化学气相沉积法(CVD法)等生成外延片,最后制成相关器件。
碳化硅衬底具有碳极性面和硅极性面,因为碳面与硅面的极性不同,所以化学活性也不同,故双面cmp抛光速率具有差异。

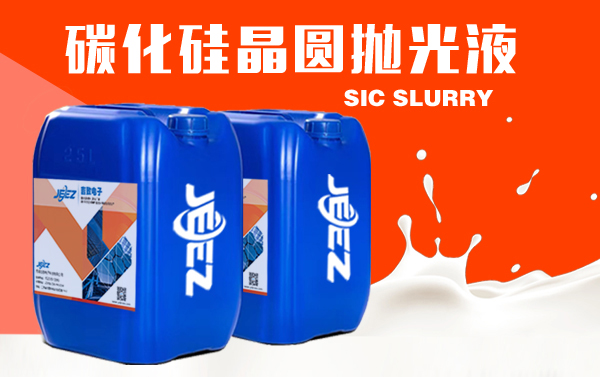

吉致电子碳化硅衬底抛光液(Sic Slurry)为电力电子器件及LED用碳化硅晶片的CMP化学机械平坦化配制的高精度抛光液。CMP抛光液大大提高了碳化硅晶圆表面去除率和平坦化性能,提供了非常好的表面光洁度。可使碳面与硅面的抛光速率接近,甚至使硅面的抛光速率大于碳面的抛光速率,并且不影响晶片几何。吉致电子半导体抛光液与抛光垫组合可实现晶圆、衬底的双面研磨、粗抛、精抛。达到碳化硅衬底表面平坦化。粗抛后RA值:0.38 精抛RA值:0.022

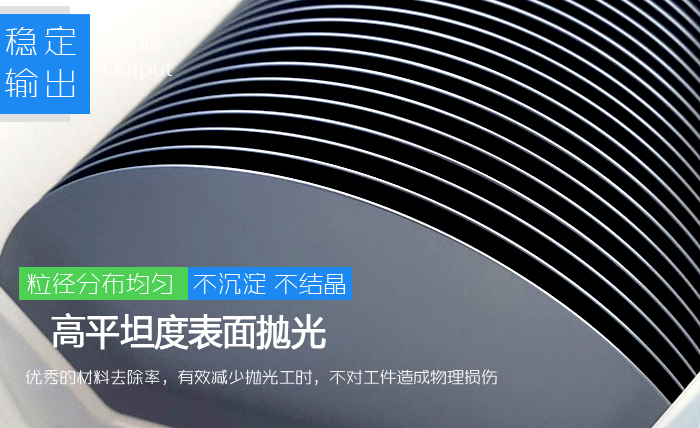

碳化硅衬底抛光液是均匀分散的液体,主要起到抛光、润滑、冷却的作用。粒径分布均匀不沉淀、不结晶。高抛光速率的抛光液配方,快速高效同时保持均匀性、零亚表面损伤和低缺陷/划痕。Slurry抛光液可根据要求设计定制解决方案。
本文由无锡吉致电子科技原创,版权归无锡吉致电子科技,未经允许,不得转载,转载需附出处及原文链接。http://www.jzdz-wx.com/
