碳化硅单晶衬底加工技术---CMP抛光工艺

文章出处:责任编辑:人气:-发表时间:2024-01-26 16:25【

 碳化硅抛光工艺的实质是离散原子的去除。碳化硅SIC单晶衬底要求被加工表面有极低的表面粗糙度,Si面在 0. 3 nm 之内,C 面在 0. 5 nm 之内。 根据 GB/T30656-2014,4寸碳化硅单晶衬底加工标准如图所示。

碳化硅单晶抛光片加工标准

  碳化硅晶片的抛光工艺可分为粗抛和精抛,粗抛为机械抛光,目的在于提高抛光的加工效率。碳化硅单晶衬底机械抛光的关键研究方向在于优化工艺参数,改善晶片表面粗糙度,提高材料去除率。

  目前,关于碳化硅晶片双面抛光的报道较少,相关工艺参数有待进一步优化。精抛为单面抛光,CMP化学机械抛光是应用最为广泛的抛光技术,通过化学腐蚀和机械磨损协同作用,实现材料表面去除及平坦化。晶片在抛光液的作用下发生氧化反应,生成的软化层在磨粒机械作用下相对容易被除去。作为单晶衬底加工的最后一道工艺,CMP抛光是实现碳化硅SIC衬底全局平坦化的常用方法,也是保证被加工表面实现超光滑、无缺陷损伤的关键工艺。目前报道的典型精抛工艺技术对比如下图所示。

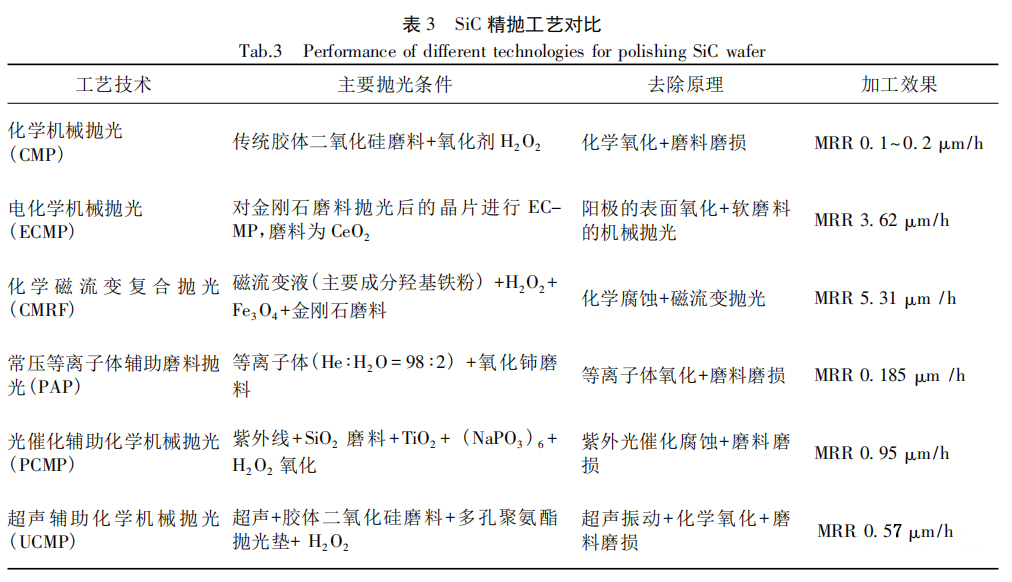

碳化硅精抛工艺对比

  吉致电子以帮助用户持续提升效率和良品率为目标,针对SIC衬底DMP和CMP工艺不断优化研发和改善,打破长期被国外垄断的关键耗材,实现国产化替代。吉致电子国产碳化硅研磨液/抛光液/研磨垫/抛光垫抛光效果显著,可根据要求定制产品。

吉致电子碳化硅CMP抛光耗材
