碳化硅抛光垫选型指南:4道工序如何匹配CMP解决方案?
在碳化硅衬底的研磨和抛光工艺中,抛光垫的选择需根据工序特性(粗磨、精磨、粗抛、精抛)匹配不同性能的抛光垫。以下是关键要点及吉致电子产品的适配方案:
碳化硅抛光垫选型要点
一、碳化硅衬底粗磨阶段
需求:高材料去除率、强耐磨性。
推荐:高硬度复合无纺布抛光垫JZ-1020,压纹/开槽设计增强研磨液流动性,避免碎屑堆积。
二、碳化硅衬底精磨阶段
需求:平衡表面平整度与中等去除率。
推荐:中硬度抛光垫,特殊纤维结构提升表面一致性,减少亚表面损伤。

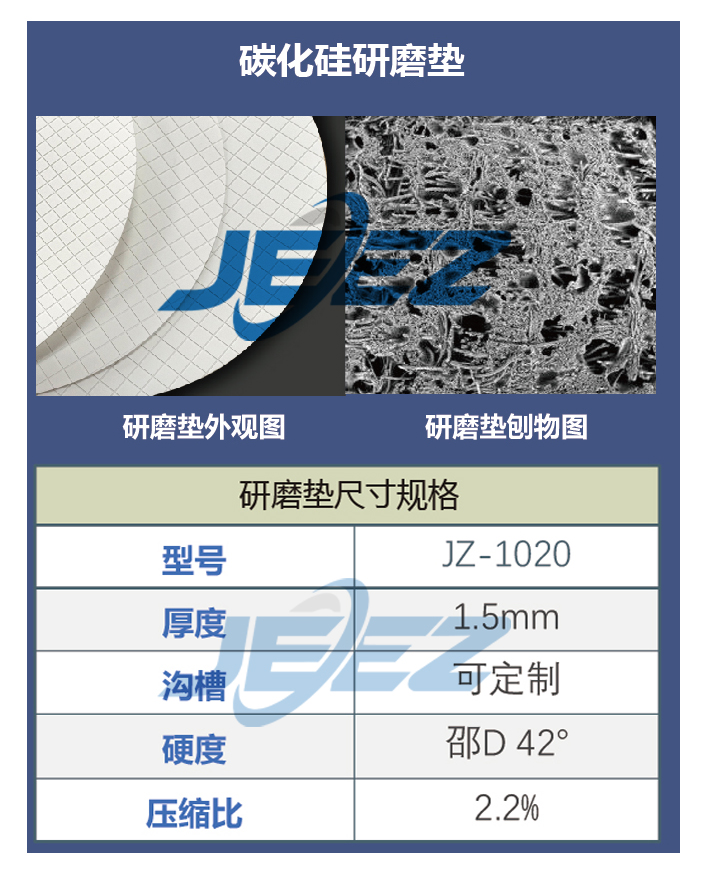

碳化硅SiC衬底 研磨垫(JZ-1020粗磨/精磨)
三、碳化硅衬底粗抛阶段
需求:过渡到低表面粗糙度,保持较高效率。

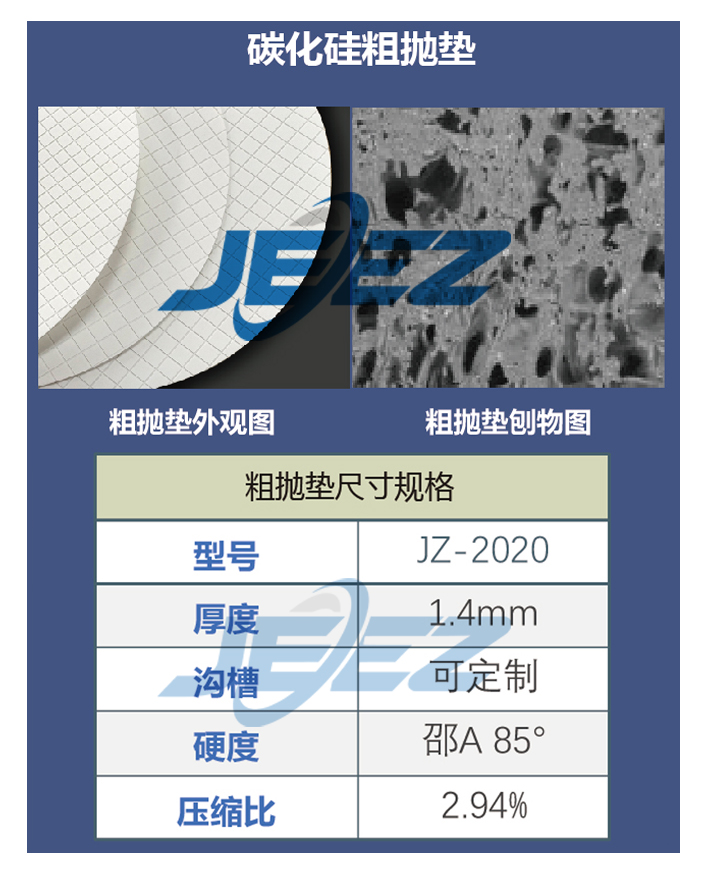

推荐:软质复合垫(如吉致电子改性聚氨酯垫JZ-2020),开槽设计优化CMP抛光液分布。
四、碳化硅衬底精抛阶段
需求:超低缺陷、纳米级表面精度。

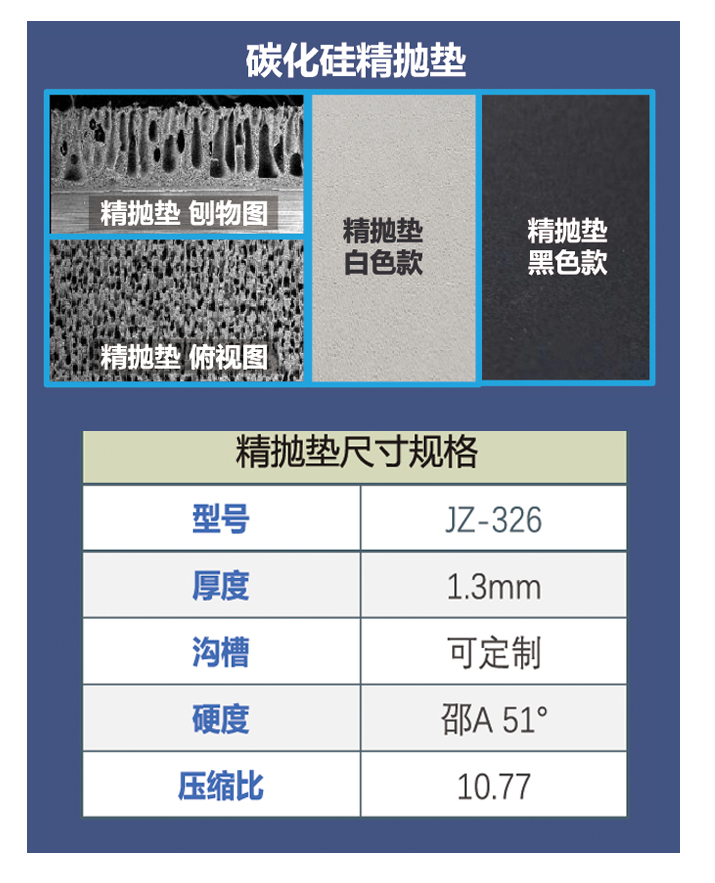

推荐:超细纤维无纺布或多孔聚氨酯垫JZ-326,高平坦性且易清洗(可替代Suba800/400)。
吉致电子CMP抛光垫核心优势
· 材料技术:复合无纺布+聚氨酯改性配方,兼顾硬度与弹性,适配碳化硅高硬度特性。
·工艺设计:
·压纹/开槽结构:维持抛光液流动,减少沾粘,延长寿命。
·耐酸碱材质:适合酸性(如SiO?胶体)或碱性抛光液环境。
·替代兼容性:可无缝替代Cabot Suba系列,性价比更高。
吉致电子服务流程
·1V1方案定制:提供晶圆尺寸、目标粗糙度(Ra)、现有工艺参数等,吉致电子工程师制定抛光垫CMP PAD产品选型方案。(如JZ系列粗磨垫、JZ系列精抛垫)。
·免费试样:验证与现有工艺的兼容性。
·售后支持:抛光垫使用情况跟踪回访及技术指导。
