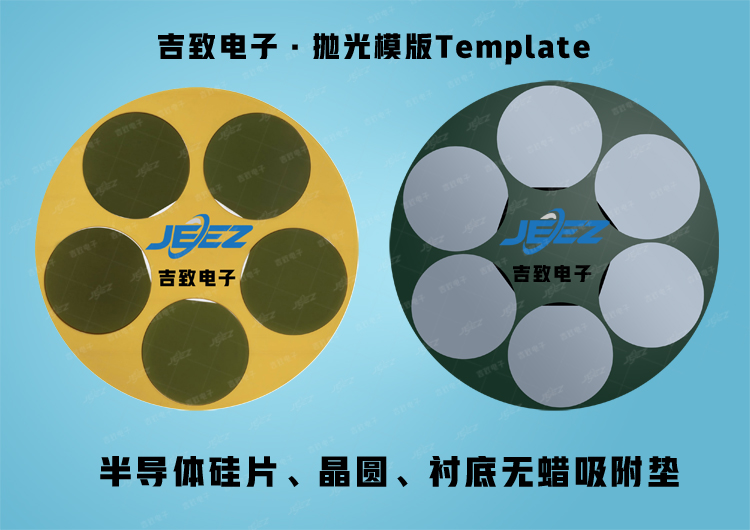

吉致电子化学抗性无蜡吸附垫:半导体晶圆抛光专属解决方案
在精密半导体制造领域,抛光工艺的洁净度与稳定性直接决定晶圆品质。吉致电子凭借对材料科学与工艺参数的深度理解,推出化学抗性无蜡吸附垫,以独家定制化设计打破传统模板局限,为碳化硅SiC晶圆及高锰酸钾(KMnO4)基浆料等严苛环境提供高耐久、超洁净的抛光背附解决方案。
一,精准匹配:从工艺需求到定制化设计
每一款抛光背附板的性能都需与客户的生产场景深度契合。化学抗性吸附垫的设计流程始于全面调研——从工件特性、浆料化学性质(pH值、腐蚀性)到设备参数(压力、温度),吉致电子通过定制化图纸,精准适配材料厚度、形状及框架结构,确保抛光模板在复杂化学环境中仍保持卓越的尺寸稳定性与抛光精度。
二,专材专造:抗腐蚀+超洁净双重保障
抗化学腐蚀垫层:针对SiC晶圆及KMnO4浆料的强腐蚀特性,采用特殊配方材料,显著延长模板寿命,避免传统垫层降解导致的频繁更换问题。
精密加工工艺:专属铣削设备与严格公差管控,配合边缘抛光处理,消除加工杂质引入风险;全流程在洁净恒温车间完成,颗粒污染可控。
智能包装追溯:每块模板独立密封包装,匹配客户载具规格,并配备终身可追溯条形码,实现从拆封到废弃的全周期数据管理。
三,质量承诺:全检追溯,合规无忧
批次全检+电子报告:每批产品均通过质检团队检测,附电子版合规认证报告,支持实时传输至客户质量系统。
工艺升级价值:无蜡吸附垫无尘车间组装,以限制粒子污染,保证产品洁净度。客户反馈显示,吉致电子半导体无蜡吸附垫可减少50%以上因污染导致的停机时间,同时简化载具清洗流程,提升批次间一致性。
选择吉致电子化学抗性无蜡吸附垫的理由:
①定制化设计——贴合您的设备与工艺参数
②化学抗性——抵御强腐蚀浆料,寿命提升3倍+,耐高温度30-50℃
③零污染承诺——洁净生产+边缘处理,守护晶圆表面完整性
④全程可追溯——从原材料到终端应用的质量闭环。
吉致电子Template让每一片晶圆,都有值得信赖的抛光支撑。联系我们,获取专属半导体无蜡吸附垫解决方案与技术验证数据!
无锡吉致电子科技有限公司
https://www.jzdz-wx.com
联系电话:17706168670
